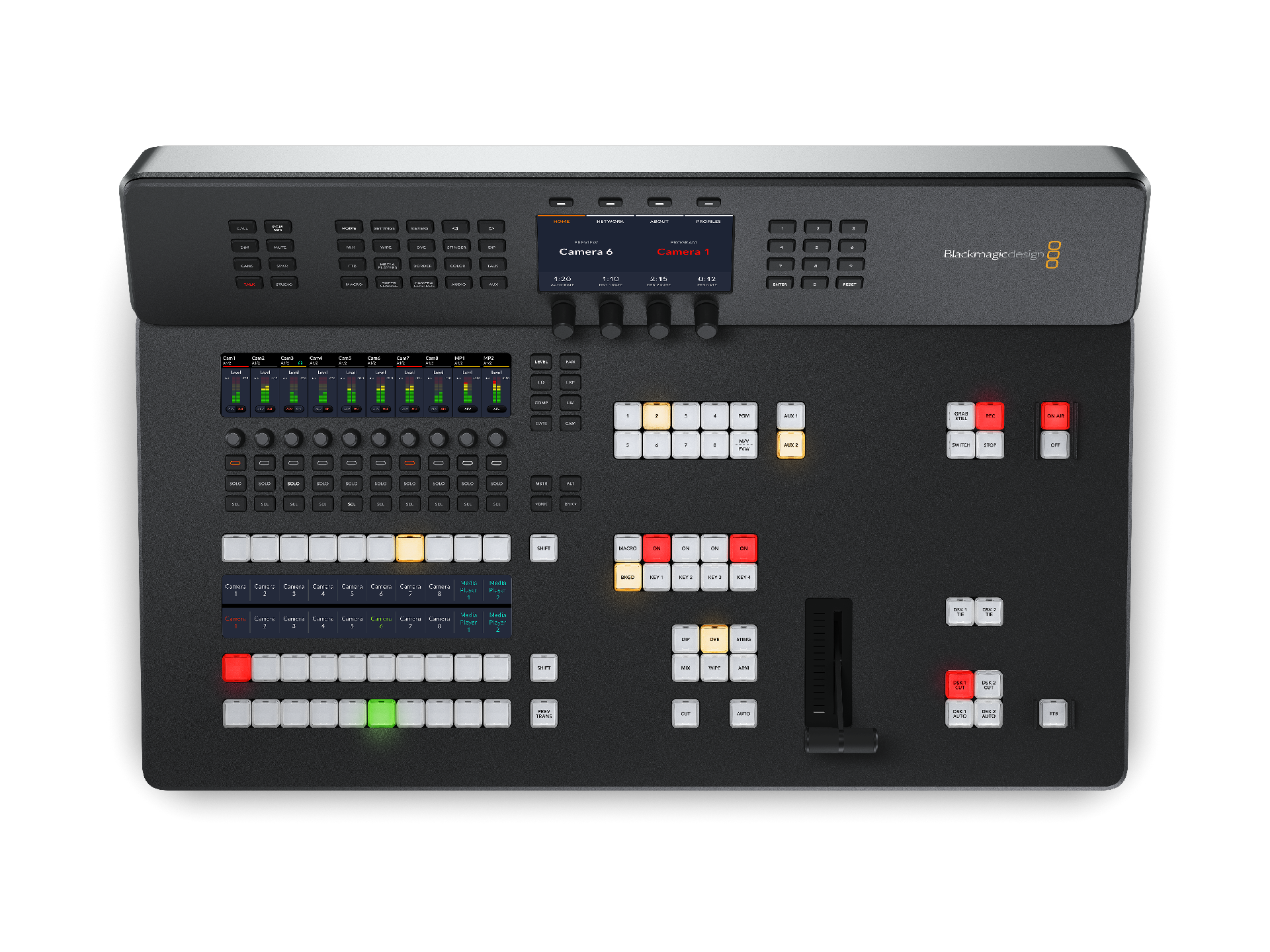

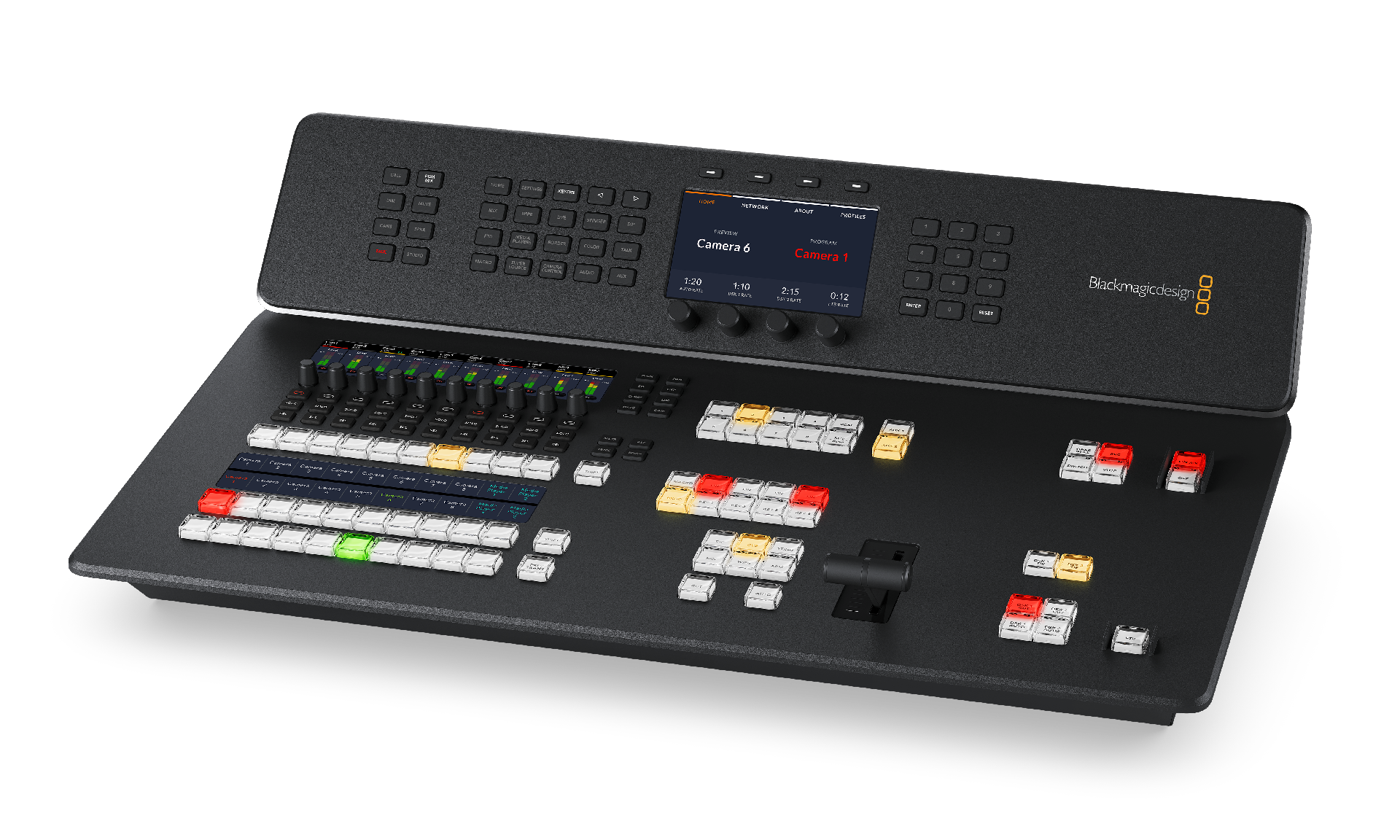

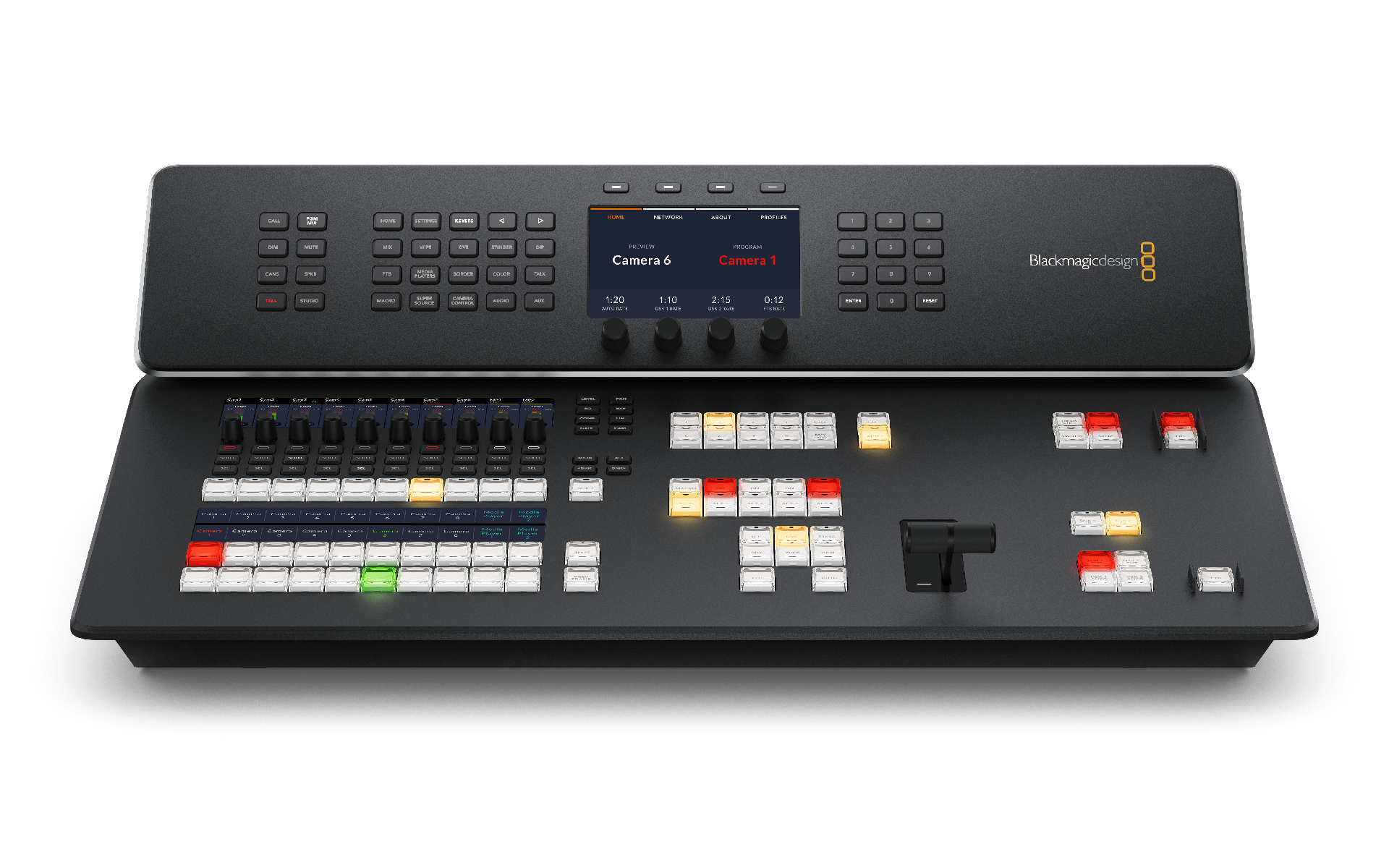

Blackmagic Design ATEM Television Studio HD8 ISO

Anslutningar

SDI Video ingångar
8

SDI Video utgångar
12

SDI hastigheter
1.5G, 3G

HDMI Video utgångar
1

Totalt antal ljudingångar
2 x XLR balanserad analog ljud, 1 x BNC 32 Ch MADI digitalt ljud, 2 x RCA stereo analogt ljud, 1 x 5-stifts XLR Talkback.

Totalt ljudutgångar
4 x 1/4-tums Jack analogt ljud, 1 x BNC 64 Ch MADI digitalt ljud, upp till 50 aktiva, 1 x 5-stifts XLR Talkback.

SDI Ljudingångar
4-kanaler inbäddat ljud på alla SDI-ingångar.

SDI Ljudutgångar
2-kanaler inbäddat ljud på alla SDI-utgångar.

Timecode anslutningar
1 x BNC In, 1 x BNC Out.

Referensingång
1 x BNC In, 1 x BNC Out. Tri-Sync eller Black Burst.

Videoingång Re-Sync
På alla 8 ingångar.

Bild och Formatkonverterare
På alla 8 ingångar.

SDI Aux utgångar
2

SDI Program utgångar
1

Webbkamera utgång
2 x USB-C som stöder 720p eller 1080p vid PGM bildfrekvens.

Totalt antal multi views
1 x 3G-SDI 1 x HDMI

Fjärrkontroll
RJ12 stöder RS-422

Kontrollpanelsanslutning
Ethernet. Direktanslutning mellan panel och chassi eller via nätverk.

Intern tidskodsgenerator
Ja

Talkback
RJ45 för talkback system från tredje part.

Tally utgång
Läggs till via Ethernet-anslutning till produkten Blackmagic Design GPI och Tally Interface. (Ingår ej).

Ethernet
4 x RJ45 med internetnätverksswitch. Stöder 10/100/1000 BASE-T.

Datorgränssnitt
2 x USB-C som stöder USB 2.0 för externa inspelningar, webbkamera, programvarukontroll, programvaruuppdateringar och switcher anslutning.

Standarder

SD Video standarder
Ingen

HD Video ingångsstandarder
720p50, 720p59.94, 720p60 1080i50, 1080i59.94, 1080i60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

SDI standarder
SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M nivå A och B.

Video Sampling
4:2:2

Färgprecision
10-bit

Färgutrymme
REC 709

SDI Auto Switching
Identifierar automatiskt mellan 1.5G-SDI och nivå A eller nivå B 3G-SDI.

Produktspecifikationer

Upstream Keyers
4

Downstream Keyers
2

Avancerade Chroma Keyers
4

SuperSource
1

Linjära/Luma Keyers
7

Övergångskeyer (Stinger/DVE)
1 Stinger, 1 DVE.

Totalt antal lager
8

Mönstergeneratorer
7

Färggeneratorer
2

Kontrollpanel
Integrerad panel med full kontroll över switchning och inställningar.

Routningsbara fönster
16

Källmärkesetiketter
Ja

Tally
Rött för program och grönt för förhandsgranskning.

Talkback stöd
Ja

Mix Minus stöd
Ja

Streamingkällor

Totalt antal streamingkällor
Upp till 8

Streamingkällaformat
RTMP video med ljud över ett lokalt nätverk eller internetanslutning från kompatibla Blackmagic Design kameror som ger ut HyperDeck High, HyperDeck Medium, HyperDeck Low, Streaming High, Streaming Medium eller Streaming Low-kvalitetsinställning.

Streamingkälla inställning
Mappad till ingångar i ATEM Software Control Settings.

Streaming

Direkt streaming
Stöder direkt direktsändning med hjälp av Real Time Messaging Protocol (RTMP) över ethernet eller en delad internetanslutning via USB‑C.

Inspelning

Direkt inspelning av video och ljud
USB-C-utbyggnadsporten kan spela in direkt till externa medier.

Videospelning
Programmet spelas in som en H.264 .mp4 fil vid inställningen för strömningskvalitet och vid ATEM videostandarden med AAC ljud. SDI ingångar spelas in som separata H.264 .mp4-filer med upp till 70 Mb/s kvalitet vid ATEM videostandarden med AAC ljud.

Ljudinspelning
Ljudingångarna spelas in som separata 24-bitars 48 kHz .wav-filer. Inkluderar 8 x SDI 2-kanals inbäddade ljudingångar, 4 x analoga ljudingångar och upp till 32 kanaler med MADI digitalt ljud.

Switching
Programväxling spelas in som ett DaVinci Resolve-projekt .drp fil

Media
Alla mediepoolbilder och klipp sparas i en separat mediamapp.

Medieformat
Stöder media formaterad som ExFAT (Windows/Mac). APFS eller HFS+ (Mac).

Multivisningsövervakning

Multivisningsövervakning
1 x multivisning via SDI och HDMI som kan konfigureras till 16, 13, 10, 7 eller 4 visningar. Inkluderar övervakning av program, förhandsgranskning, ingångar, mediaspelare, DSKs, SuperSource, Clean Feed med valfria etiketter och ljudmätare.

Multivisningsvideostandard
HD

Minsta upplösning för display
1366 x 768

Mediaspelare

Mediaspelare
2

Kanaler
Fyll och nyckel för varje mediaspelare.

Mediepoolens kapacitet för stillbilder
20

Mediepoolens format för stillbilder
PNG, TGA, BMP, GIF, JPEG och TIFF.

Mediepoolens klippkapacitet
2 x upp till 1080p60.

Längd för videoklipp i mediaspelaren i 720 HD
400 bilder.

Längd för videoklipp i mediaspelaren i 1080 HD
200 bilder.

Filformat för videoklipp i mediepoolen
TGA sekvens.

Filformat för ljudfiler i mediepoolen
WAV, MP3 och AIFF.

Bearbetning

Fördröjning i bearbetning
< 10 linjer när den är synkroniserad och i samma format som switchern.

Ljudmixer
58-kanals mixer. Valbar Av/På/Ljud Följer Video. Nivå och peakmätning. Huvudjustering. 6-band parametrisk EQ, Dynamics inklusive Expander, Gate, Compressor och Limiter.

Kamerakontroll
När den används med de flesta Blackmagic Design kameror kan ATEM styra fokus, bländare och zoom för kompatibla objektiv och kamerainställningar inklusive förstärkning, vitbalans, nyans, slutare, ND filter, färgkorrigering, tally och inspelning start/stopp.

Nedkonvertering
Ingen

Garanti
12 månaders begränsad tillverkargaranti.
