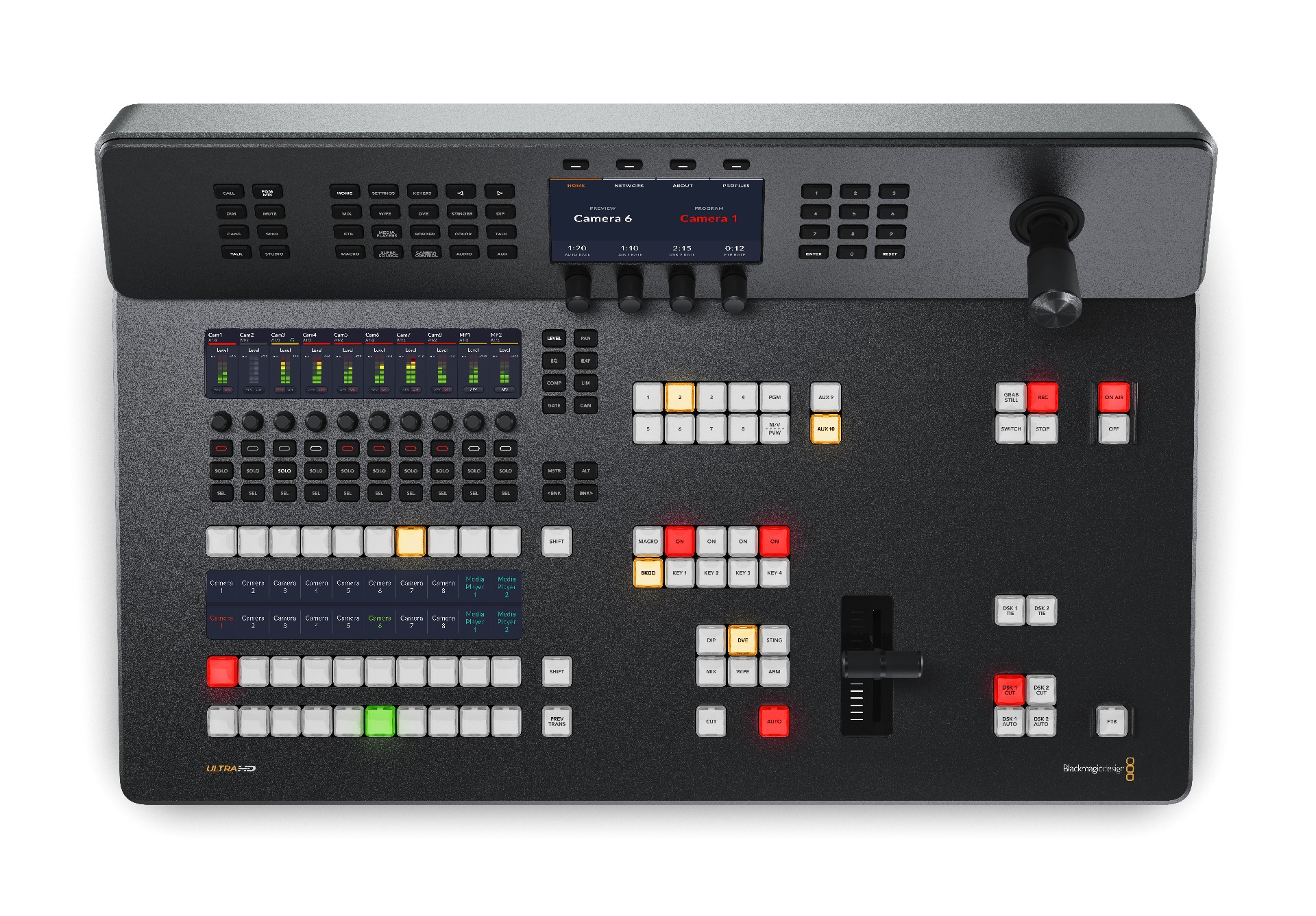

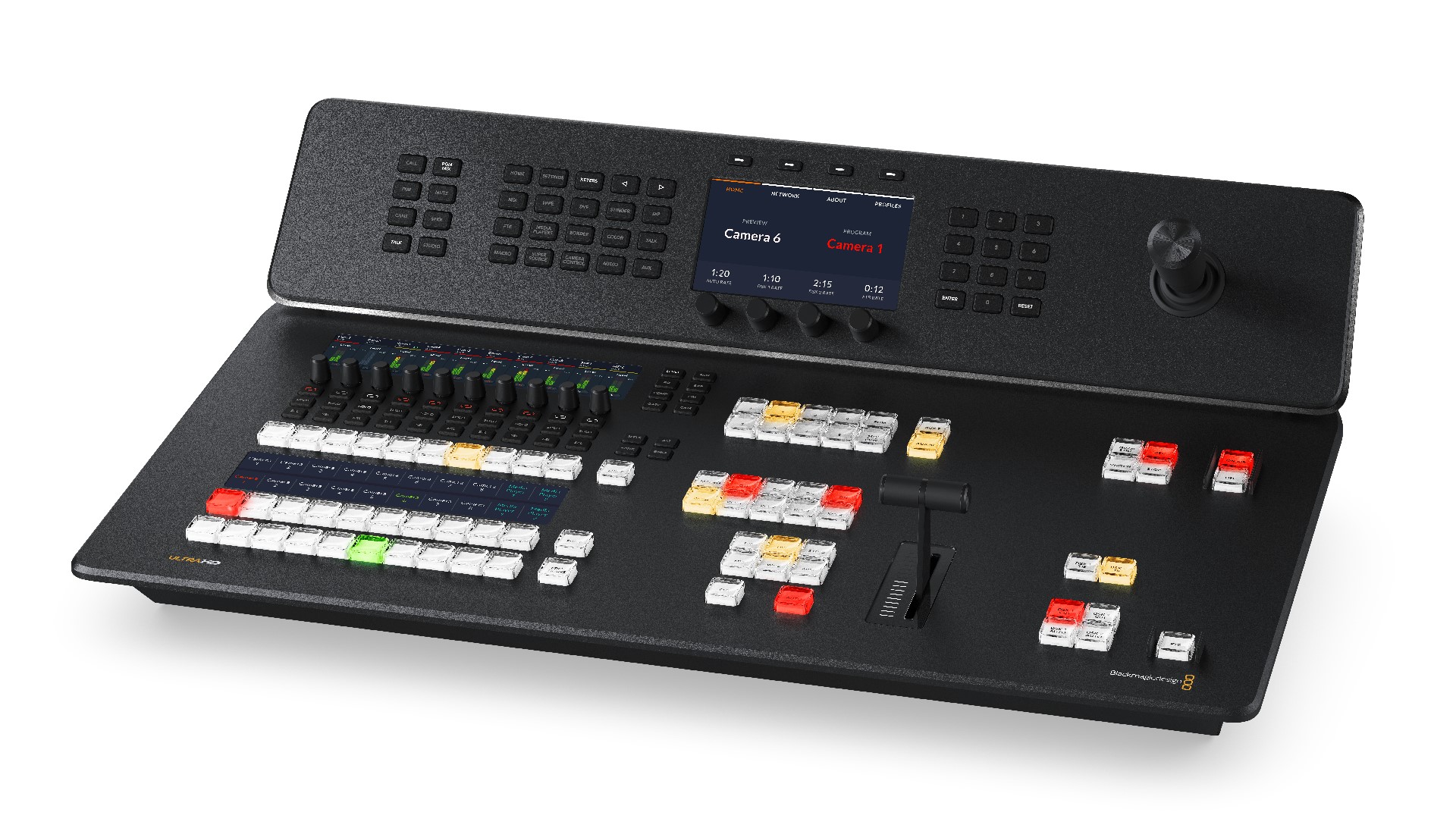

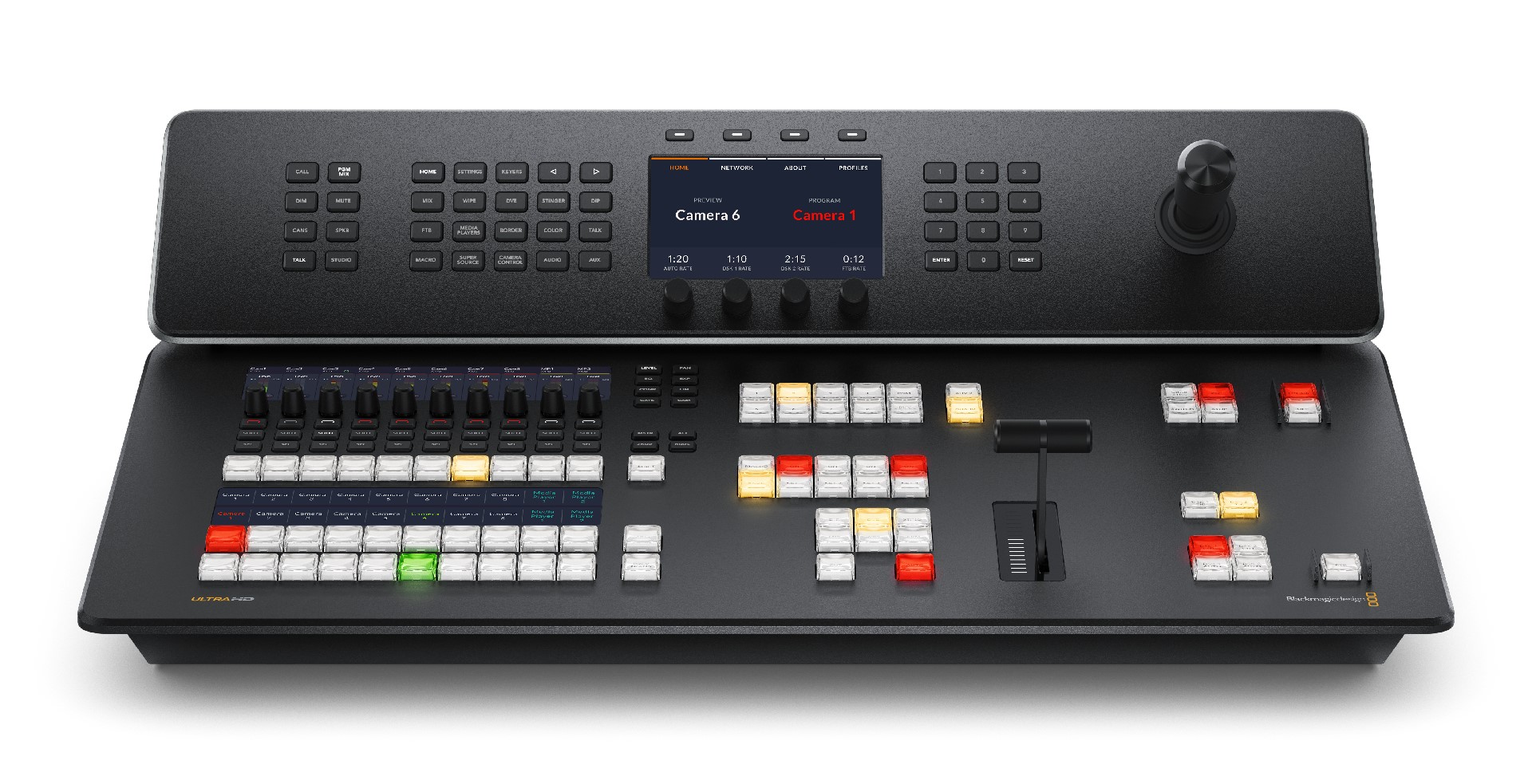

Blackmagic Design ATEM Television Studio 4K8
- Betala säkert med kort
Leverans: Maila för leveranstid
Beskrivning
Art.nr: 130-3744
Anslutningar
SDI Video ingångar
8
SDI Video utgångar
12
SDI hastigheter
1.5G, 3G, 6G, 12G
HDMI Video utgångar
1
Totalt antal ljudingångar
2 x XLR balanserad analog ljud, 1 x BNC 32 Ch MADI digitalt ljud, 2 x RCA stereo analog ljud, 1 x 5-stifts XLR Talkback.
Totalt antal ljudutgångar
4 x 1/4-tums Jack analogt ljud, 1 x BNC 64 Ch MADI digitalt ljud, upp till 50 aktiva, 1 x 5-stifts XLR Talkback.
SDI Ljudingångar
4 kanaler inbäddat ljud på alla SDI ingångar.
SDI Ljudutgångar
16 tilldelbara kanaler.
Timecode anslutningar
1 x BNC In, 1 x BNC Out.
Referensingång
1 x BNC In, 1 x BNC Out. Tri-Sync eller Black Burst.
Videoingång Re-Sync
På alla 8 ingångar.
Frame Rate och Formatkonverterare
På alla 8 ingångar.
SDI Aux utgångar
10
SDI Program utgångar
1
Webbkamera utgång
2 x USB-C som stöder 720p eller 1080p vid PGM bildfrekvens.
Totalt antal multiviews
1 x 12G-SDI 1 x HDMI 2.0
Fjärrkontroll
RJ12 stödjer RS-422
Kontrollpanelsanslutning
Ethernet. Direktanslutning mellan panel och chassi eller via nätverk.
Intern tidskodsgenerator
Ja
Talkback
RJ45 för talkback-system från tredje part.
Tally utgång
Läggs till via Ethernet-anslutning till produkten Blackmagic Design GPI och Tally Interface. (Ingår ej).
Ethernet
4 x RJ45 med internetnätverksswitch. Stöder 10/100/1000/10G BASE-T.
Datorgränssnitt
2 x USB-C som stöder USB 2.0 för externa inspelningar, webbkamera, programvarukontroll, programvaruuppdateringar och switcher anslutning.
Standarder
SD Video standarder
Ingen
HD Video ingångsstandarder
720p50, 720p59.94, 720p60 1080i50, 1080i59.94, 1080i60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
Ultra HD Video ingångsstandarder
2160p23.98, 2160p24, 2160p25, 2160p29.97 2160p30, 2160p50, 2160p59.94, 2160p60
SDI kompatibilitet
SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M nivå A och B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 och SMPTE 2082-10.
Video Sampling
4:2:2
Färgprecision
10-bit
Färgutrymme
REC 709, REC 2020
SDI Auto Switching
Identifierar automatiskt mellan 1.5G-SDI, nivå A eller nivå B 3G-SDI, 6G-SDI och 12G-SDI.
Produktspecifikationer
Antal Mixeffektrader
1
Direkta korspunkter
10
Förskjutna korspunkter
20
Korspunktsknappstyp
Tri-Color
LED Korspunktsetikett
6 rader 24 tecken
LCD Förhandsgranskningsövergång
1
Källvalsbuss
1
Dedikerade makroknappar
10 plus skift 10
Övergångstypsknappar
5
Övergångsfrekvens
Ställs in via systemets LCD menyskärm
Nyckelknappar
8
AUX knappar
12
Fader Bar
1
Inspelningsknappar
2
Streamknappar
2
DSK övergångsväljare
6
Fade to Black knappar
1
Systemets LCD skärmar
1
Numeriskt tangentbord
1
3-axlig joystick
1
Upstream Keyers
4
Downstream Keyers
2
Avancerade Chroma Keyers
4
SuperSource
1
DVE enheter
2
Linjära/Luma Keyers
7
Övergångskeyer (Stinger/DVE)
1 Stinger, 1 DVE.
Totalt antal lager
8
Mönstergeneratorer
7
Färggeneratorer
2
Kontrollpanel
Integrerad panel med full kontroll över switchning och inställningar.
Routningsbara fönster
16
Källmärkesetiketter
Ja
Tally
Rött för program och grönt för förhandsgranskning.
Talkback stöd
Ja
Mix Minus stöd
Ja
Streaming
Direktsändning
Stöder direkt direktsändning med hjälp av Real Time Messaging Protocol (RTMP) över ethernet eller en delad internetanslutning via USB‑C.
Inspelning
Direkt inspelning av video och ljud
Direkt inspelning till valfritt internt M.2 flashminne eller till extern media via USB-C utbyggnadsportar.
Videoupptagning
Program inspelat som en H.264 .mp4 fil med inställningen för streamingkvalitet och enligt ATEM videostandard med AAC-ljud.
Mediaformat
Stöder media i formaten ExFAT (Windows/Mac). APFS eller HFS+ (Mac).
Multivisningsövervakning
Multivisningsövervakning
1 x multivisning via SDI och HDMI, konfigurerbar till 16, 13, 10, 7 eller 4 vyer upp. Inkluderar övervakning av Program, Förhandsgranskning, Ingångar, Mediaspelare, DSK, SuperSource, ren återgivning med valfria etiketter och ljudmätare.
Multivisningens videostandard
HD eller Ultra HD
Minsta upplösning för display
1366 x 768
Mediaspelare
Mediaspelare
2
Kanaler
Fyll och keyer för varje mediaspelare.
Kapacitet för stillbilder i mediepoolen
20
Format för stillbilder i mediepoolen
PNG, TGA, BMP, GIF, JPEG och TIFF.
Kapacitet för videoklipp i mediepoolen
2 x upp till 1080p60.
Längd för videoklipp i mediaspelaren i 720 HD
720 bilder.
Längd för videoklipp i mediaspelaren i 1080 HD
360 bilder.
Längd för videoklipp i mediaspelaren i 2160 HD
90 bilder.
Filformat för videoklipp i mediepoolen
TGA sekvens. Filformat för ljudfiler i mediepoolen: WAV, MP3 och AIFF.
Bearbetning
Fördröjning i bearbetning
< 10 linjer när den är synkroniserad och i samma format som switchern.
Ljudmixer
58-kanals mixer. Valbar Av/På/Ljud Följer Video. Nivå och peakmätning. Huvudjustering. 6-band parametrisk EQ, Dynamics inklusive Expander, Gate, Compressor och Limiter.
Kamerakontroll
När den används med de flesta Blackmagic Design kameror kan ATEM styra fokus, bländare och zoom för kompatibla objektiv och kamerainställningar inklusive förstärkning, vitbalans, nyans, slutare, ND filter, färgkorrigering, tally och inspelning start/stopp.
Nedkonvertering
1 x multivisning
Garanti
12 månaders begränsad tillverkargaranti.
