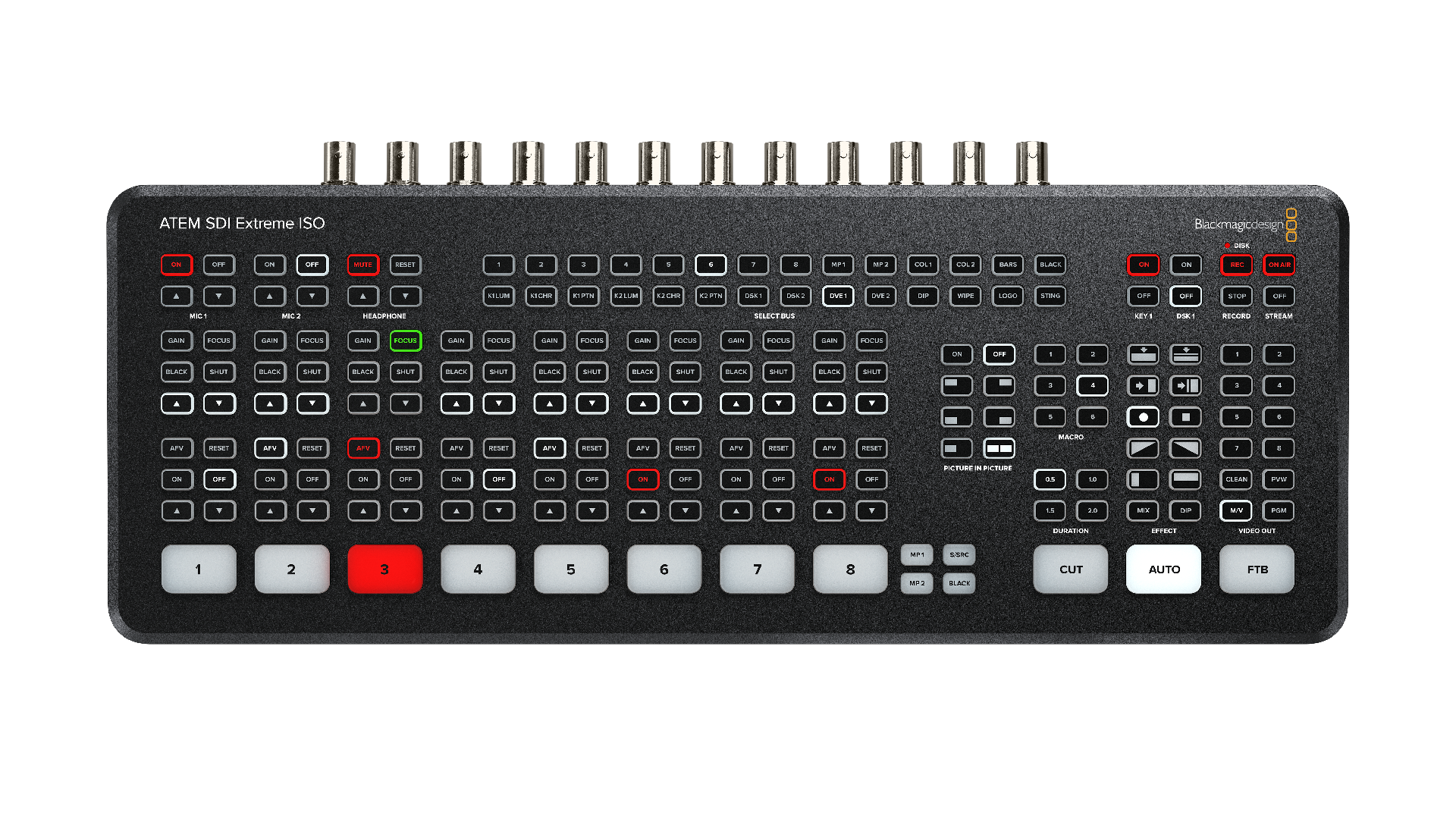

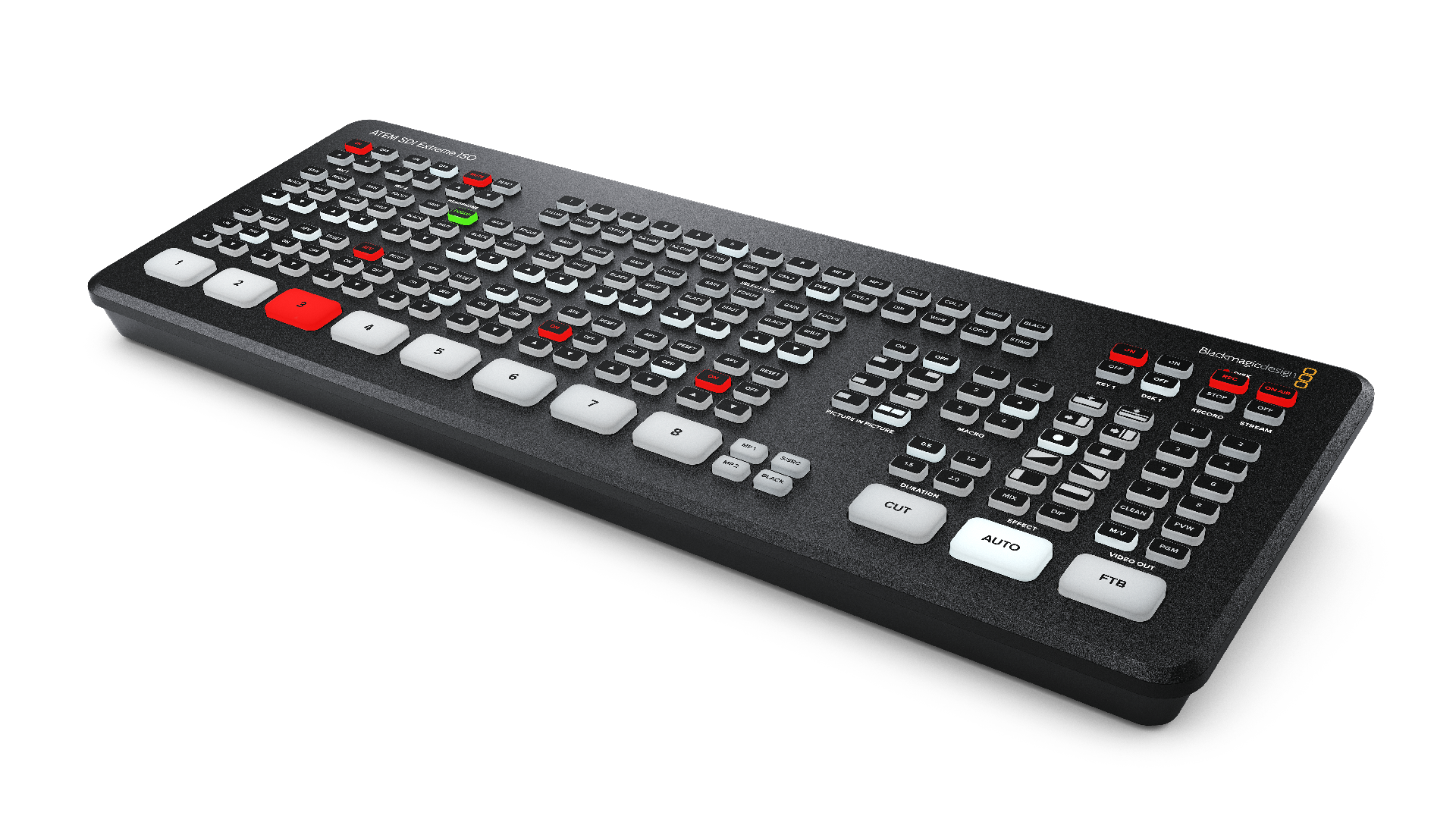

Blackmagic Design ATEM SDI Extreme ISO

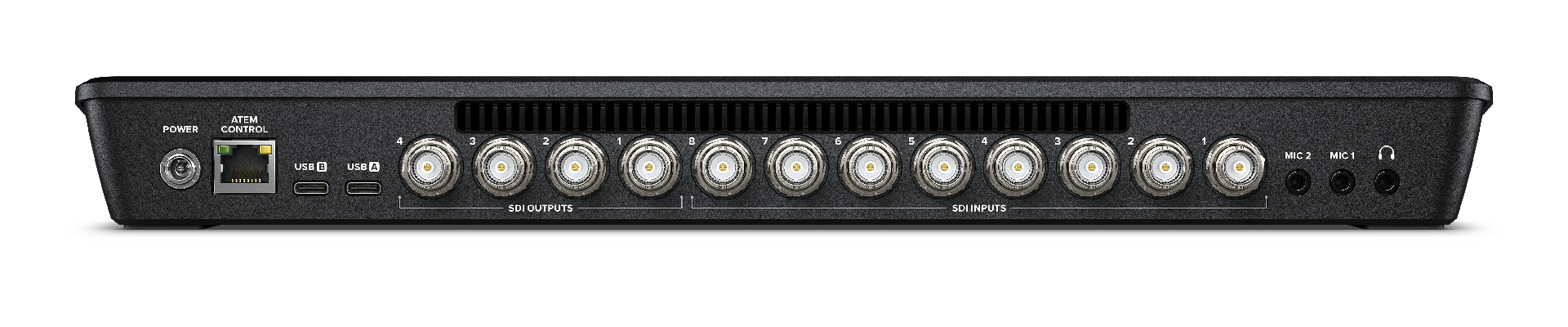

Anslutningar

Totalt antal videoingångar
8

Totalt antal utgångar
6

Totalt antal hjälp utgångar
4

Totalt antal ljudingångar
2 x 3,5 mm stereo minijack.

Totalt antal ljudutgångar
1 x 3,5 mm stereo minijack.

Timecode anslutning
Ingen

SDI Video ingångar
8 x 3G-SDI, 10-bit HD omkopplingsbara. 2-kanals inbäddat ljud.

Videoingång Re-Sync
På alla 8 SDI-ingångar.

Bild och Format konverters
På alla 8 SDI ingångar.

SDI Program utgångar
4

Ethernet
Ethernet stöder 10/100/1000 BaseT för direkt live streaming, programvarustyrning, programvaruuppdateringar och direkt anslutning eller nätverkspanelsanslutning.

Datorgränssnitt
2 x USB Typ-C 3.1 Gen 1 för extern drive-inspelning, webbkamera-ut, programvarustyrning, programvaruuppdateringar och panelsanslutning.

Standarder

HD Video ingångsstandarder
720p50, 720p59.94, 720p60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60 1080i50, 1080i59.94, 1080i60

HD Video utgångsstandarder
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Video Streaming standarder
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Ultra HD Video standarder
Ingen

Video Sampling
4:2:2 YUV

Färgprecision
10-bit

Färgutrymme
Rec 709

Färgutrymmeskonvertering
Hårdvarubaserad i realtid.

Produktspecifikationer

Upstream Keyers
4

Downstream Keyers
2

Avancerade Chroma Keyers
Upp till 4

Linjära/Luma Keyers
Upp till 4

Övergångsnyckel
Endast DVE.

Totalt antal lager
9

Mönstergeneratorer
5

Färggeneratorer
2

DVE med ramar och drop shadow
2

Gränssnitt
Minsta monitorupplösning av 1366 x 768.

Ljud

Ljudmixer
11 ingång x 2-kanals mixer. Valbar Av/På/Ljud Följer Video per kanal plus separat gainkontroll per kanal. Nivå och peakmätning.

Plus nya Fairlight ljudförbättringar
Kompressor, Gate, Limiter, 6 band parametrisk EQ. Huvudjustering.

Analog Ingång
Obalanserat stereo

Analog Ingångsfördröjning
Upp till 8 ramar

Ingångsimpedans
1,8k

Max Ingångsnivå
+6dBV

Mickontakt
Finns på båda 3,5 mm minijack anslutningar.

Streaming

Direkt Streaming
ATEM SDI Extreme ISO stöder direkt live streaming med Real Time Messaging Protocol (RTMP) över ethernet eller delad mobil internetanslutning via USB-C.

Inspelning

Direktinspelning Video och Ljud
USB-C 3.1 Gen 1 expansionsport kan spela in direkt på extern media.

Videospelning
8 x SDI ISO ingångar som H.264 .mp4-fil r med upp till 70Mb/s kvalitet enligt ATEM videostandarden med AAC ljud. 1 x Program ut som H.264 .mp4 fil med Streaming kvalitetsinställning och ATEM videostandarden med AAC ljud.

Ljudinspelning
10 x 2-kanals ljudingångar spelas in som separata 24-bit 48 kHz .wav-filer. Inklusive 2 x analoga 2-kanals ljudingångar och 8 x SDI 2-kanals inbäddade ljudingångar.

Switching
Programväxling spelas in som en DaVinci Resolve projekt .drp fil.

Mediaformat
Stödjer media i ExFAT (Windows/Mac) eller HFS+ (Mac) filsystem.

Multi View Monitoring

Multi View Monitoring
Konfigurerbart till 16, 13, 10, 7 eller 4 uppvisningar inklusive Program, Förhandsvisning, 8 SDI-ingångar, SuperSource, Clean Feed, Media Player, Streaming-status, Inspelningsstatus och Ljudmätare.

Multi View Video Standard
HD

Mediaspelare

Mediaspelare
2

Kanaler
Fyll och keyer för varje Mediaspelare.

Mediepoolens kapacitet för stillbilder
20 med fyll och nyckel.

Mediepoolens format för stillbilder
PNG, TGA, BMP, GIF, JPEG och TIFF.

Kontroll

Kontrollpanel
Inbyggd kontrollpanel. Programvarukontrollpanel med kamerakontroll ingår. Stöder valfri hårdvarupanel.

Kontrollpanelsanslutning
Ethernet stöder 10/100/1000 BaseT. Ethernet används för direkt anslutning mellan panel och chassi eller via nätverk. ATEM SDI Extreme ISO stöder även direkt USB-C-anslutning. Ethernet eller USB-C används för att uppdatera programvaran.

Kontrollpanelkompatibilitet
Inkluderar ATEM Software Control Panel. Kompatibel även med ATEM 1 M/E Advanced Panel, ATEM 2 M/E Advanced Panel och ATEM 4 M/E Advanced Panel. ATEM SDI Extreme ISO kan konfigureras med hjälp av Blackmagic Videohub Hardware Panel Setup-verktyget för att routa källor till destinationer med hjälp av Videohub Smart Control Pro och Videohub Master Control Pro.

Garanti
12 månaders begränsad tillverkargaranti.
