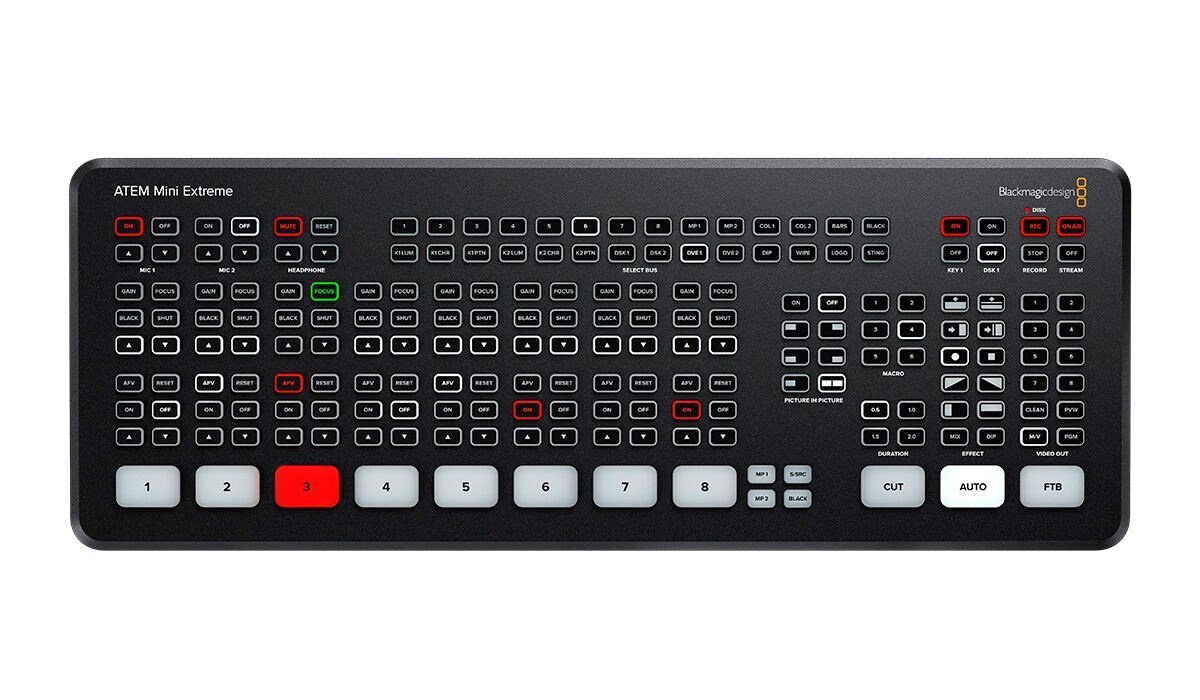

Blackmagic Design ATEM Mini Extreme

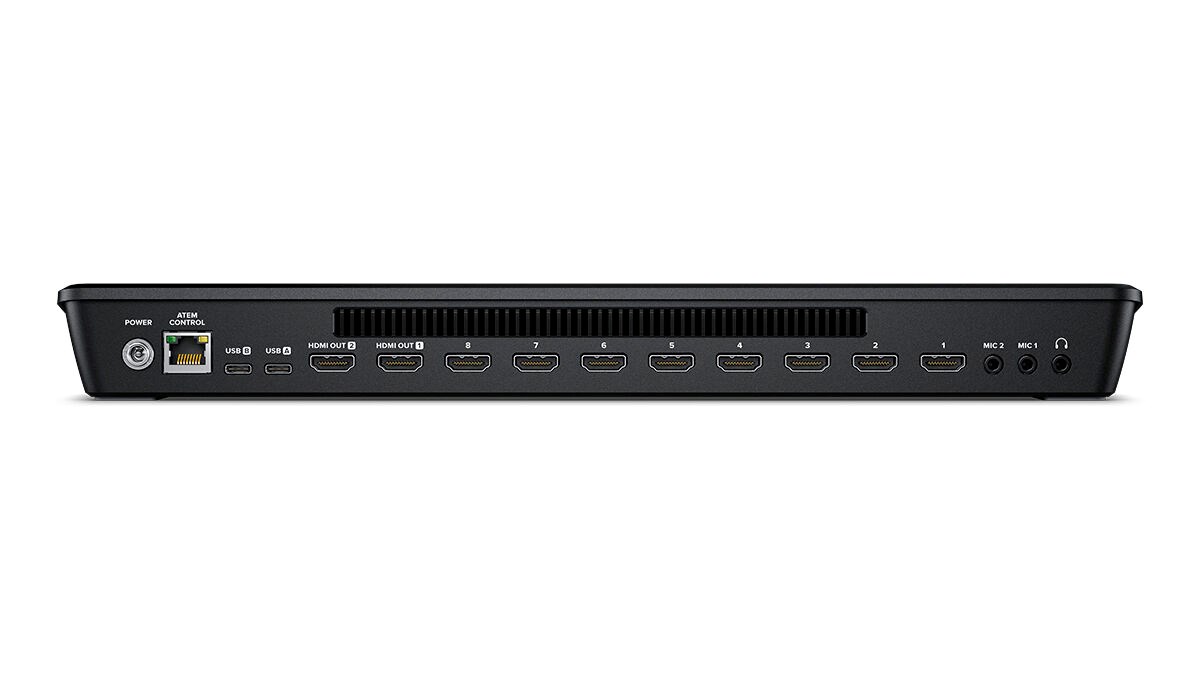

Anslutningar

Totalt antal videoingångar
8

Totalt antal utgångar
4

Totalt antal hjälp utgångar
2

Totalt antal ljudingångar
2 x 3,5 mm stereominikontakt

Totalt antal ljudutgångar
1 x 3,5 mm stereominikontakt

Tidskodsanslutning
Ingen

HDMI Video Inputs
8 x HDMI typ A, 10-bit HD växlingsbara. 2 kanals inbäddat ljud

Återupplivning av videoingång
På alla 8 HDMI ingångar

Bild och format konverter
På alla 8 HDMI-ingångar

HDMI Program Outputs
2

Ethernet
Ethernet stöder 10/100/1000 BaseT för live streaming, programvarukontroll, programuppdateringar och direkt eller nätverksanslutning av panel

Datorgränssnitt
2 x USB Type-C 3.1 Gen 1 för extern inspelning på enhet, webbkamera utgång, programvarukontroll, programuppdateringar och panelanslutning.

Standarder

HD Video Input Standards
720p50, 720p59.94, 720p60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60 1080i50, 1080i59.94, 1080i60

HD Video Output Standards
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Video Streaming Standards
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Ultra HD Video Standards
Ingen

Video Sampling
4:2:2 YUV

Färgprecision
10-bit

Färgutrymme
Rec 709

HDMI Input Resolutions from Computers
1280 x 720p 50Hz, 59.94Hz och 60Hz 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94 och 60Hz 1920 x 1080i 50, 59.94Hz och 60Hz

Färgomvandling
Hårdvarubaserad i realtid.

Produktspecifikationer

Upstream keyers
4

Nedströms keyer
2

Avancerade Kromakeyer
Upp till 4

Linjär/Luma keyers
Upp till 4

Övergångskeyers
Endast DVE

Totalt antal lager
9

Mönstergeneratorer
5

Färggeneratorer
2

DVE med ramar och drop shadow
2

Gränssnitt
Minsta skärmupplösning på 1366 x 768.

Ljud

Ljudmixer
11 ingångar x 2-kanals mixer. Valbar På/Av/Ljud Följer Video per kanal plus separat gainkontroll per kanal. Nivå och Peak mätning

Plus nya ljudförbättringar från Fairlight
Kompressor, Gate, Limiter, 6 parametriska EQ-band.


Huvudreglage

Analog ingång
Obalanserat stereo

Fördröjning för analog ingång
Upp till 8 bildrutor

Ingångsimpedans
1,8k

Max ingångsnivå
+6dBV

Mic Plug In Power
Finns på båda 3,5 mm minikontakterna.

Streaming

Direktströmning
ATEM Mini Extreme stöder direkt live streaming med hjälp av Real Time Messaging Protocol (RTMP) över ethernet eller en delad mobilinternetanslutning över USB-C.

Inspelning

Direktinspelning av video och ljud
USB-C 3.1 Gen 1 expansionsport kan spela in direkt på extern media

Videoinspelning
1 x Programutgång som H.264 .mp4 fil vid Streaming kvalitetsinställningen och vid ATEM videostandarden med AAC-ljud

Mediaformat
Stödjer media i ExFAT (Windows/Mac) eller HFS+ (Mac) filsystem.

Multivisningsövervakning

Multivisningsövervakning
Konfigurerbar till 16, 13, 10, 7 eller 4 vyer inklusive Program, Förhandsgranskning, 8 HDMI-ingångar, SuperSource, Clean Feed, Mediaspelare, Strömstatus, Inspelningsstatus och ljudmätare

Multivisningens videostandard
HD

Mediaspelare

Mediaspelare
2

Kanaler
Fyll och keyer för varje Mediaspelare

Mediepoolens kapacitet för stillbilder
20 med fyllning och keyer

Mediepoolens format för stillbilder
PNG, TGA, BMP, GIF, JPEG och TIFF.

Kontroll

Kontrollpanel
Inbyggd kontrollpanel. Programvarukontrollpanel med kamerakontroll ingår. Stödjer valfri hårdvarupanel

Anslutning av kontrollpanel
Ethernet stöder 10/100/1000 BaseT. Ethernet används för direkt anslutning mellan panel och chassi eller via nätverk. ATEM Mini Extreme stöder också direkt USB-C anslutning. Ethernet eller USB-C används för programuppdatering av mjukvaran

Kompatibilitet med kontrollpanel
Inkluderar ATEM Software Control Panel. Även kompatibel med ATEM 1 M/E Advanced Panel, ATEM 2 M/E Advanced Panel och ATEM 4 M/E Advanced Panel. ATEM Mini Extreme kan konfigureras med hjälp av verktyget Blackmagic Videohub Hardware Panel Setup för att dirigera källor till destinationer med Videohub Smart Control Pro och Videohub Master Control Pro.

Garanti
12 månaders begränsad tillverkargaranti.
