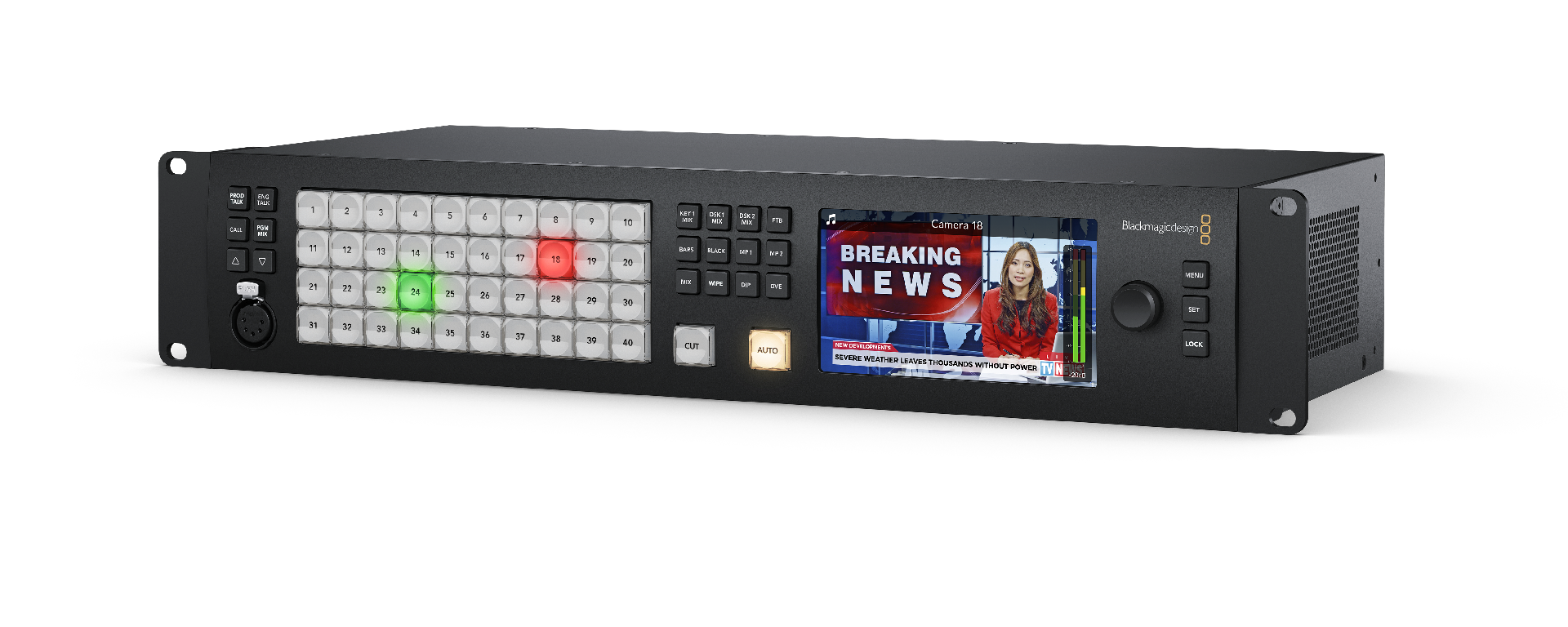

Blackmagic Design ATEM 4 M/E Constellation HD

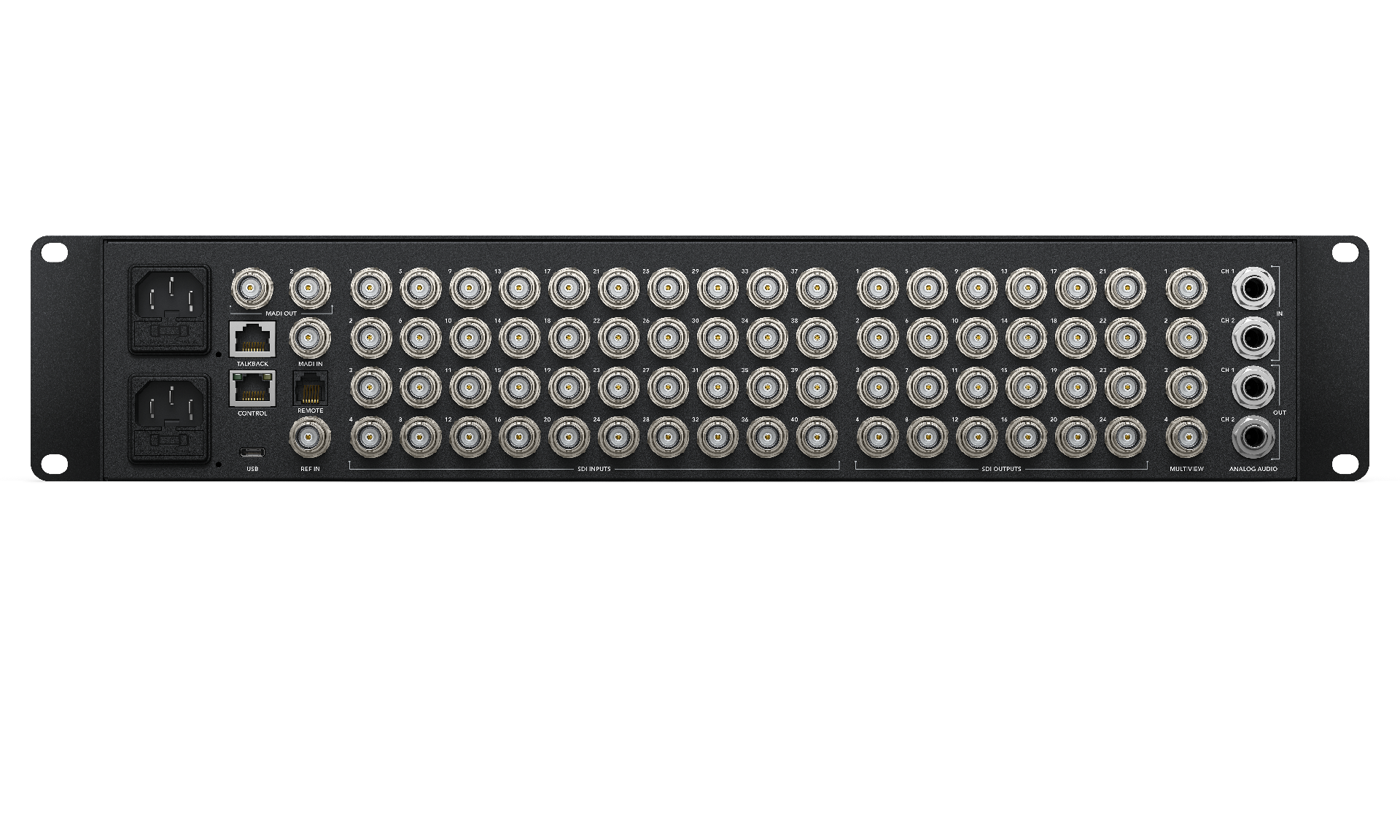

Anslutningar

Totalt antal videoingångar
40

Totalt antal video utgångar
24

SDI hastigheter
1.5G, 3G

Totalt antal ljudingångar
2 x balanserade 1/4-tums Jack, 1 x 32 stereo-kanals BNC MADI in. 1 x 5-stifts XLR Talkback

Totalt antal ljudutgångar
2 x balanserade 1/4-tums Jack, 2 x 32 stereo-kanals BNC MADI out. 1 x 5-st fts XLR Talkback

SDI ljudingångar
2-kanaler inbäddat ljud på alla SDI-ingångar

SDI ljudutgångar
2-kanaler inbäddat ljud på alla SDI-utgångar

Tidskodsanslutningar
Ingen

Referensingång
Tri-Sync eller Black Burst

Återupplivning av videoingång
På alla 40 ingångar

Ramarate och formatomvandlare
På alla 40 ingångar

SDI Hjälputgångar
Vilken som helst av de 24 SDI utgångarna

SDI Förhandsgransknings utgångar
Vilken som helst av de 24 SDI utgångarna

SDI Program Outputs
Vilken som helst av de 24 SDI-utgångarna

Nedkonverterad SDI Program Output
Ingen

Webbkamera utgång
1 x USB-C som stöder 720p eller 1080p med PGM-ramhastighet

Totalt antal Multi Views
4 x 3G-SDI

Fjärr
RJ12 stöder RS-422


Anslutning för kontrollpanel

Ethernet
Direkt anslutning mellan panel och chassi, eller via nätverk

Intern tidkodgenerator
Ja

Talkback
RJ45 för talkback-system från tredje part

Tally utgång
Tillagd via Ethernet anslutning till produkten Blackmagic Design GPI och Tally Interface. (Ingår ej). Ethernet: Stöder 10/100/1000 BASE-T. Datorgränssnitt: 1 x USB-C stöder USB 3.1 Gen 1 (5 Gb/s).

Standarder

SD Video Standards
Ingen

HD Video Standards
720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

SDI efterlevnad
SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M nivå A och B

Video sampling
4:2:2

Färgprecision
10-bit

Färgutrymme
REC 709

SDI Auto Switching
Upptäcker automatiskt mellan 1.5G-SDI och nivå A eller nivå B 3G-SDI.

Produktspecifikationer

Upstream keyer
16

Nedströms keyer
4

Avancerade kromakeyer
16

SuperSource
2

Talkback stöd
Ja

Mix Minus stöd
Ja

Linjär/lumakeyer
21

Övergångskeyer (Stinger/DVE)
4 Stinger, 4 DVE

Totalt antal lager
28

Mönstergeneratorer
21

Färggeneratorer
2

Kontrollpanel
Frontpanel för nödövergång, programvara eller valfri maskinvarupanel

Routable fönster
64

Tally
Rött för program och grönt för förhandsvisning

Källa för fönsteretiketter
Ja

Multivisningsövervakning
4 x multi views, var och en konfigurerbar till 16, 13, 10, 7 eller 4 visningar upp. Inkluderar övervakning av Program, Förhandsvisning, Ingångar, Mediaspelare, M/Es, DSKs, SuperSource, Clean Feed med valfria etiketter och ljudmätare

Multivisningsvideostandard
HD

Minsta upplösning för display
1366 x 768

Mediaspelare

Mediaspelare
4

Kanaler
Fyll och keyer för varje mediaspelare

Kapacitet för statiska bilder i mediepoolen
60

Kapacitet för mediepoolklipp
4 x upp till 1080p60

Längd för mediaspelarclip i 720 HD
1200 bilder

Längd för mediaspelarclip i 1080 HD
600 bilder

Längd för mediaspelarclip i Ultra HD
400 bilder

Format för statiska bilder i mediepoolen
PNG, TGA, BMP, GIF, JPEG och TIFF

Filformat för mediepoolvideo
TGA Sequence

Filformat för mediepoolens ljud
WAV, MP3 och AIFF.

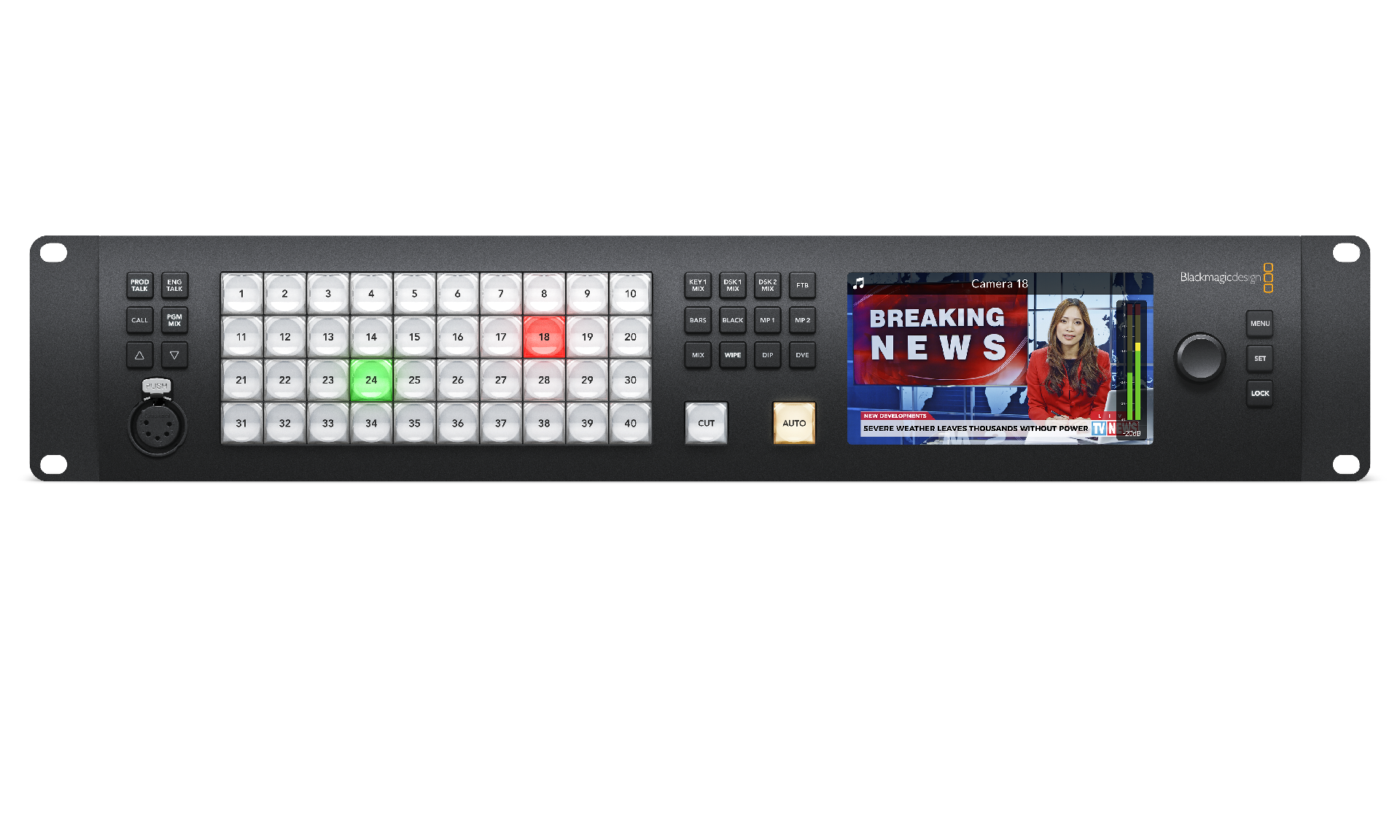

Display

Gränssnitt
Inbyggd 5-tums HD LCD-skärm för video, 42 LED-knappar för inställning och nödövergång, 8 källknappar, 4 övergångsknappar, 6 talkback-val och mix-knappar, menustyrningsknopp och inställningsknapp, låsknapp för frontpanel.

Bearbetning

Bearbetningsfördröjning
< 10 linjer

Ljudmixer
156 kanalers mixer Valbar Av/På/Ljud-Följer-Video. Nivå- och Peakmätning. Huvudreglage. 6-band parametrisk EQ, dynamik inklusive expander, gate, kompressor och begränsare

Nedkonvertering
Ingen

Garanti
12 månaders begränsad tillverkargaranti.
