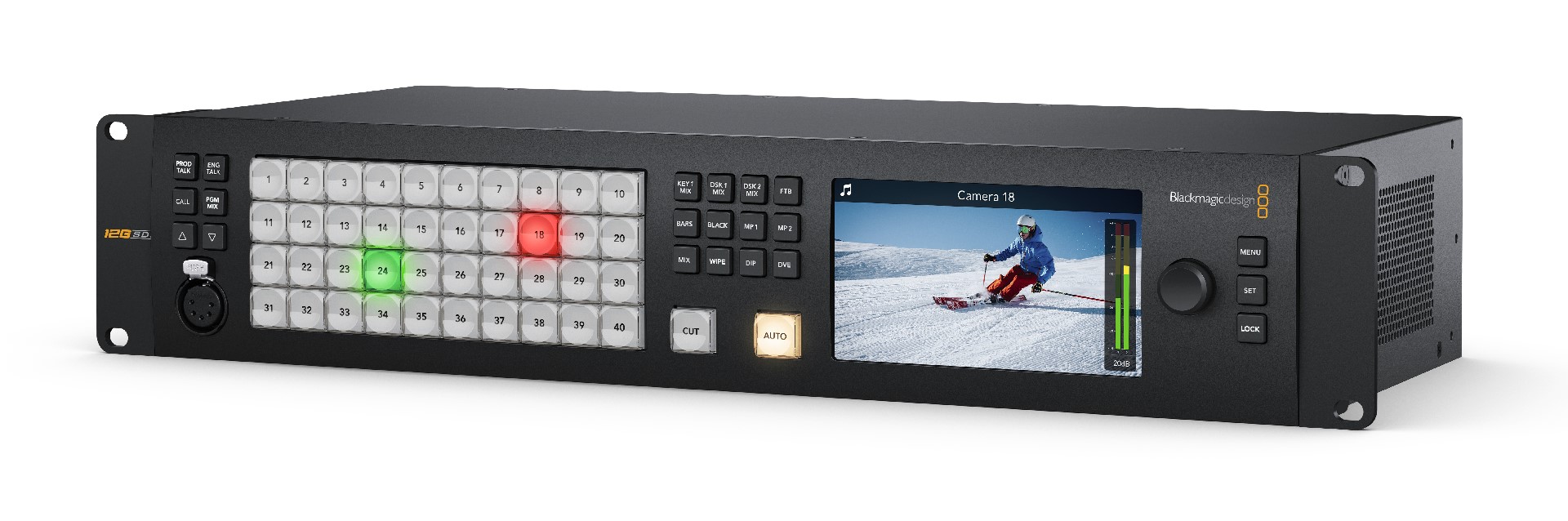

Blackmagic Design ATEM 4 M/E Constellation 4K

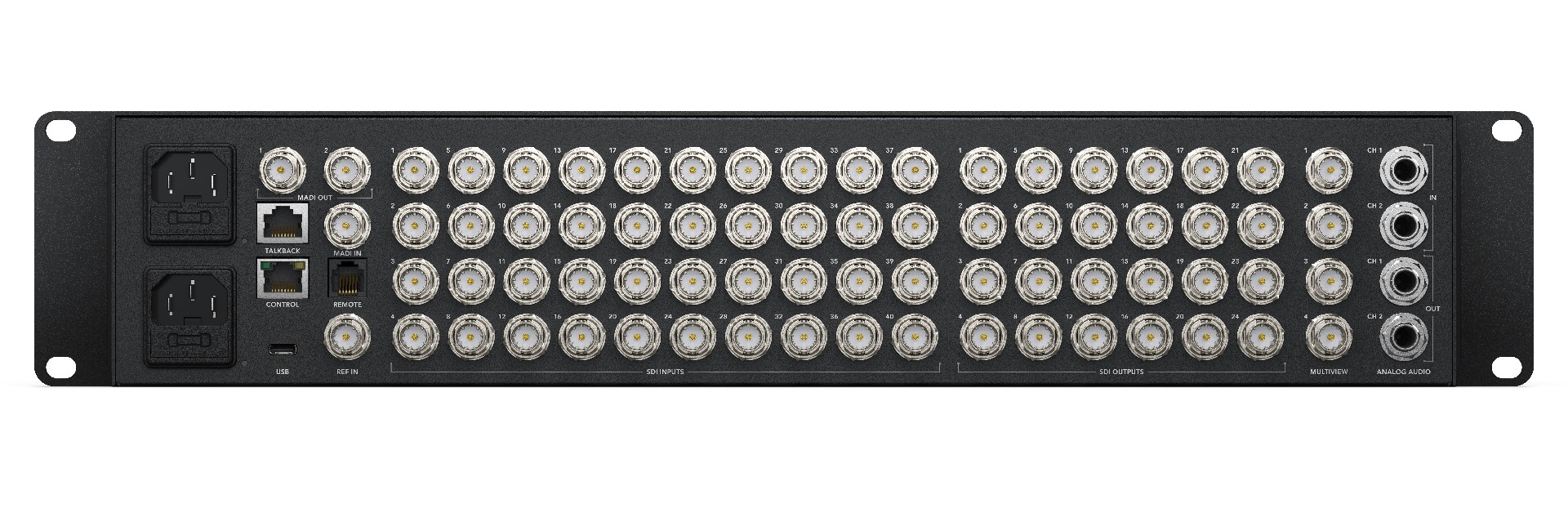

Anslutningar

Totalt antal videoingångar
40

Totalt antal videoutgångar
28

Totalt antal hjälputgångar
24

SDI hastigheter
1.5G, 3G, 6G, 12G

Totalt antal ljudingångar
2 x balanserade 1/4-tums Jack, 1 x 32 stereo-kanals BNC MADI in, 1 x 5-stifts XLR Talkback

Totalt antal ljudutgångar
2 x balanserade 1/4-tums Jack, 2 x 32 stereo-kanals BNC MADI out, 1 x 5-stifts XLR Talkback

Tidskodsanslutningar
Ingen

Referensingång
Tri-Sync eller Black Burst

Återupplivning av videoingång
På alla 40 ingångar

Ramarate och formatomvandlare
På alla 40 ingångar

SDI Video Inputs
40 x 10-bit 720p, 1080i, 1080p, 2160p

SDI ljudingångar
2-kanaler inbäddat ljud på alla SDI-ingångar.

Extra ljudingångar
1 x 5-stifts XLR Talkback

SDI Video Outputs
28 x 10-bit 720p, 1080i, 1080p, 2160p

SDI ljudutgångar
2-kanaler inbäddat i SDI utgången på alla utgångar

Extra ljudutgångar
1 x 5-stifts XLR Talkback

SDI Program Outputs
Alla 24 SDI utgångar

Nedkonverterad SDI Program Output
Ingen

SDI Förhandsgransknings utgångar
Alla 24 SDI utgångar


SDI Multi View Outputs
4

HDMI Multi View Outputs
Ingen

Webbkamera utgång
1 x USB-C som stöder 720p eller 1080p med PGM-ramhastighet

Fjärr
RJ12 stöder RS-422

Anslutning för kontrollpanel
Ethernet stöder 10/100/1000 BaseT. Tillåter direkt anslutning mellan panel och chassi, eller via nätverk

Intern tidkodgenerator
Ja

Talkback
RJ45 för talkback-system från tredje part

Tally utgång
Tillagd via Ethernet-anslutning till produkten Blackmagic Design GPI och Tally Interface. (Ingår ej)

Datorgränssnitt
1 x USB-C-port.

Standarder

SD video standarder
Ingen

HD video standarder
720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Ultra HD Video Standards
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

SDI efterlevnad
SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M nivå A och B, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1 och SMPTE 2082‑10, SMPTE 2082‑12

Video sampling
4:2:2

Färgprecision
10-bit

Färgutrymme
REC 709, REC 2020

SDI Auto Switching
Upptäcker automatiskt mellan 1.5G-SDI, nivå A och nivå B 3G‑SDI, 6G‑SDI och 12G‑SDI.

Produktspecifikationer

Upstream keyer
16

Nedströms keyer
4

Avancerade kromakeyer
16

SuperSource
2

Talkback stöd
Ja

Mix Minus stöd
Ja

Linjär/lumakeyer
21

Övergångsnycklare (Stinger/DVE)
4 Stinger, 4 DVE

Totalt antal lager
28

Mönstergeneratorer
21

Färggeneratorer
2

DVE enheter
4

Kontrollpanel
Frontpanel för nödövergång, programvara eller valfri maskinvarupanel

Routable fönster
64

Tally
Rött för program och grönt för förhandsvisning

Källa för fönsteretiketter
Ja

Multivisningsövervakning
4 x 16 Multi View-mönsteralternativ för upp till totalt 64 visningar

Multivisningsvideostandard
Välj HD eller Ultra HD

Mediaspelare

Mediaspelare
4

Kanaler
Fyll och nyckel för varje mediaspelare

Kapacitet för statiska bilder i mediepoolen
64

Kapacitet för mediepoolklipp
4

Längd för mediaspelarclip i 720 HD
3200 bilder

Längd för mediaspelarclip i 1080 HD
1600 bilder

Längd för mediaspelarclip i Ultra HD
400 bilder

Format för statiska bilder i mediepoolen
PNG, TGA, BMP, GIF, JPEG och TIFF

Filformat för mediepoolvideo
TGA sekvens

Filformat för mediepoolens ljud
WAV, MP3 och AIFF

Display

Gränssnitt
Minsta monitorupplösning på 1366 x 768. Frontpanel: Inbyggd HD-LCD-skärm för video, 42 LED-knappar för inställning och nödövergång, 8 källknappar, 4 övergångsknappar, 6 talkback-val och mix-knappar, menustyrningsknopp och inställningsknapp, låsknapp för frontpanel.

Bearbetning

Bearbetningsfördröjning
TBA

Ljudmixer
156 kanalers mixer Valbar Av/På/Ljud-Följer-Video. Nivå- och Peakmätning. Huvudreglage. 6-band parametrisk EQ, dynamik inklusive expander, gate, kompressor och begränsare

Garanti
12 månaders begränsad tillverkargaranti.
