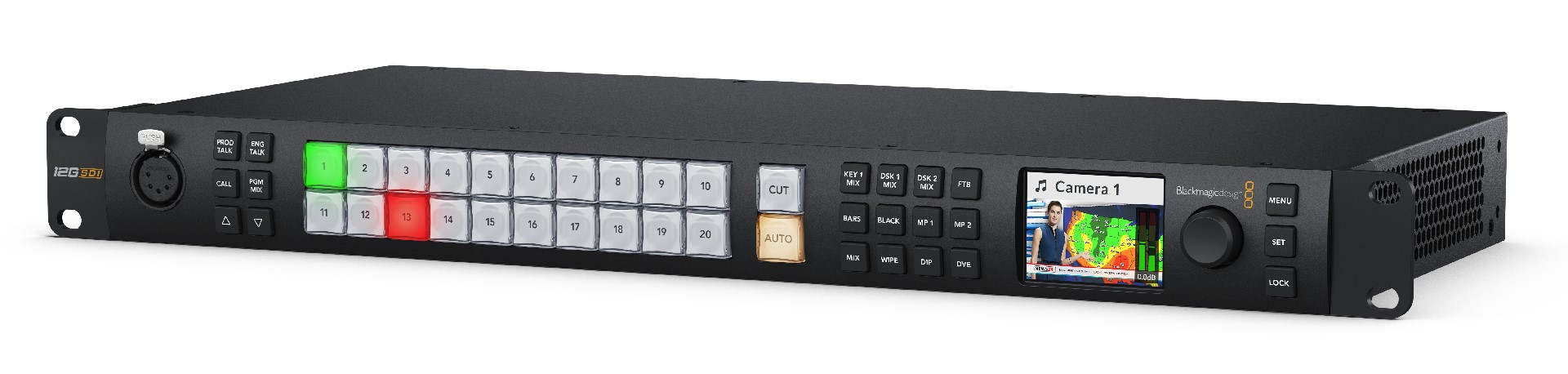

Blackmagic Design ATEM 2 M/E Constellation 4K
- Betala säkert med kort
Leverans: Maila för leveranstid
Beskrivning
Art.nr: 130-3782

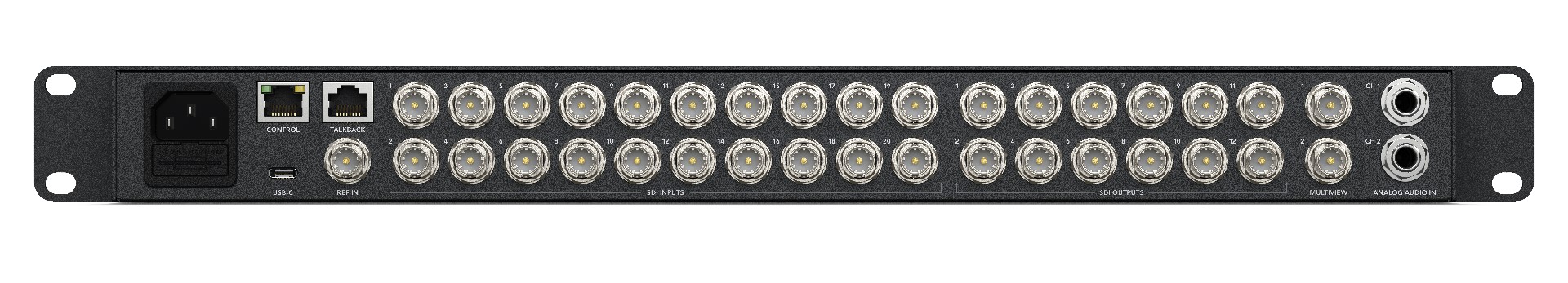

Anslutningar
Totalt antal videoingångar
20
Totalt antal video utgångar
12
SDI hastigheter
1,5G, 3G, 6G, 12G
Totalt antal ljudingångar
2 x balanserade 1/4 tums jack, 1 x 5 pin XLR Talkback.
Totalt antal ljudutgångar
1 x 5 pin XLR Talkback.
SDI ljudingångar
16 kanaler inbäddat ljud på alla SDI-ingångar.
SDI ljudutgångar
16 kanaler inbäddat ljud på alla SDI-utgångar.
Tidskodanslutningar
Inga
Referensingång
Tri-Sync eller Black Burst.
Videoingång Re-Sync
På alla 20 ingångar.
Bildfrekvens och formatomvandlare
På alla 20 ingångar.
SDI Aux utgångar
Vilken som helst av de 12 SDI-utgångarna.
SDI Preview utgångar
Vilken som helst av de 12 SDI utgångarna.
SDI Preview utgångar
Vilken som helst av de 12 SDI utgångarna.
Nedkonverterad SDI programutgång
1
Webbkamerautgång
1 x USB-C som stödjer 720p eller 1080p vid PGM bildfrekvens.
Totalt antal Multi Views
2 x 12G SDI
Kontrollpanelanslutning
Ethernet. Direkt anslutning mellan panel och chassi, eller via nätverk.
Intern tidskodsgenerator
Ja
Talkback
RJ45 för tredjepartssystem för talkback.
Tally utgång
Tillagd via ethernetanslutning till Blackmagic Design GPI och Tally Interface-produkt. (Ej inkluderad).
Ethernet
Stöder 10/100/1000 BASE-T.
Datorgränssnitt
1 x USB-C stöder USB 2.0
Video standarder
SD videostandarder
Inga
HD videostandarder
720p50, 720p59.94, 720p60 1080i50, 1080i59.94, 1080i60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
Ultra HD videostandarder
2160p23.98, 2160p24, 2160p25, 2160p29.97 2160p30, 2160p50, 2160p59.94, 2160p60
SDI överensstämmelse
SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M nivå A och B. SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 och SMPTE 2082-10.
Videoprovsampling
4:2:2
Färgprecision
10-bit.
Färgrymd
REC 709, REC 2020
SDI Auto Switching
Automatisk detektering mellan 1.5G-SDI, nivå A eller nivå B 3G-SDI, 6G-SDI och 12G-SDI.
Produktspecifika detaljer
Uppströms Keyers
8
Nedströms Keyers
2
Avancerade Chroma Keyers
8
SuperSource
1
DVEs
2
Linjära/Luma Keyers
11
Övergångs-Keyer (Stinger/DVE)
2 Stinger, 2 DVE.
Totalt antal lager
15
Mönstergeneratorer
11
Färggeneratorer
2
Kontrollpanel
Frontpanelens nödswitch, mjukvara eller valfri hårdvarupanel.
Rutningsbara fönster
32
Fönsterkäll etiketter
Ja
Tally
Rött för program och grönt för förhandsvisning.
Talkback stöd
Ja
Mix Minus stöd
Ja
Multi View Övervakning
Multi View Övervakning
2 x multi view konfigurerbara till 16, 13, 10, 7 eller 4 uppvyer. Inkluderar övervakning av Program, Förhandsvisning, Ingångar, Mediaspelare, Key Masks, Clean Feed med valfria etiketter och ljudmätare.
Multi View videostandard
HD eller Ultra HD
Mediaspelare
Mediaspelare
2
Kanaler
Fyllning och nyckel för varje mediaspelare.
Kapacitet för stillbilder i mediapool
40
Kapacitet för klipp i mediapool
2 x upp till 2160p60.
Mediaspelarklipplängd i 720 HD
3200 bilder.
Mediaspelarklipplängd i 1080 HD
1600 bilder.
Mediaspelarklipplängd i 2160 UHD
400 bilder.
Format för stillbilder i mediapool
PNG, TGA, BMP, GIF, JPEG och TIFF.
Videofilformat i mediapool
TGA sekvens.
Ljudfilformat i mediapool
WAV, MP3 och AIFF.
Display
Frontpanel

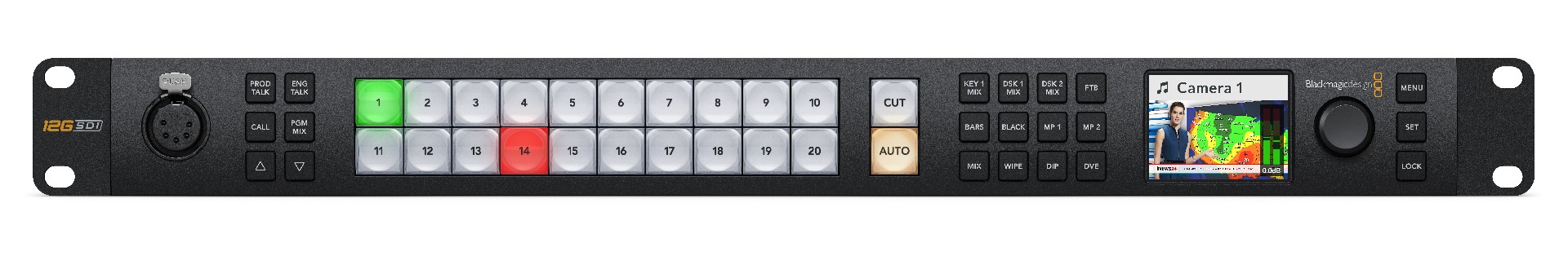

Inbyggd 2,2-tums LCD-monitor för video, 22 LED-knappar för inställning och nödswitch, 8 källknappar, 4 övergångsknappar, 6 talkback-val och mix-knappar, kontrollratt och inställningsknapp, låsknapp på frontpanelen.
Bearbetning
Bearbetning fördröjning
> 10 linjer
Ljudmixer
48-kanals mixer
Väljbar På/Av/Audio-Follow Video.
Nivå- och toppmätning.
Huvudförstärkningskontroll.
6 band parametrisk EQ, Dynamik inkluderar Expander, Gate, Kompressor och Limiter.
Nerkonvertering
1 x valbar HD nerkonverterad utgång
Konfiguration
Inställs via ATEM Software Control Panel, med undantag för ATEM-chassiets IP-adress som ställs in via ATEM Setup Utility ansluten via USB till chassit.
Strömkrav
Strömförsörjning
1 x Intern 100 - 240 AC.
Strömförbrukning
140 W
Fysisk installation
Fysisk installation
1 rackenhetsstorlek.
Garanti
12 månaders begränsad tillverkargaranti.
