Blackmagic Design 2110 IP Converter 8x12G SFP
25 050 SEK

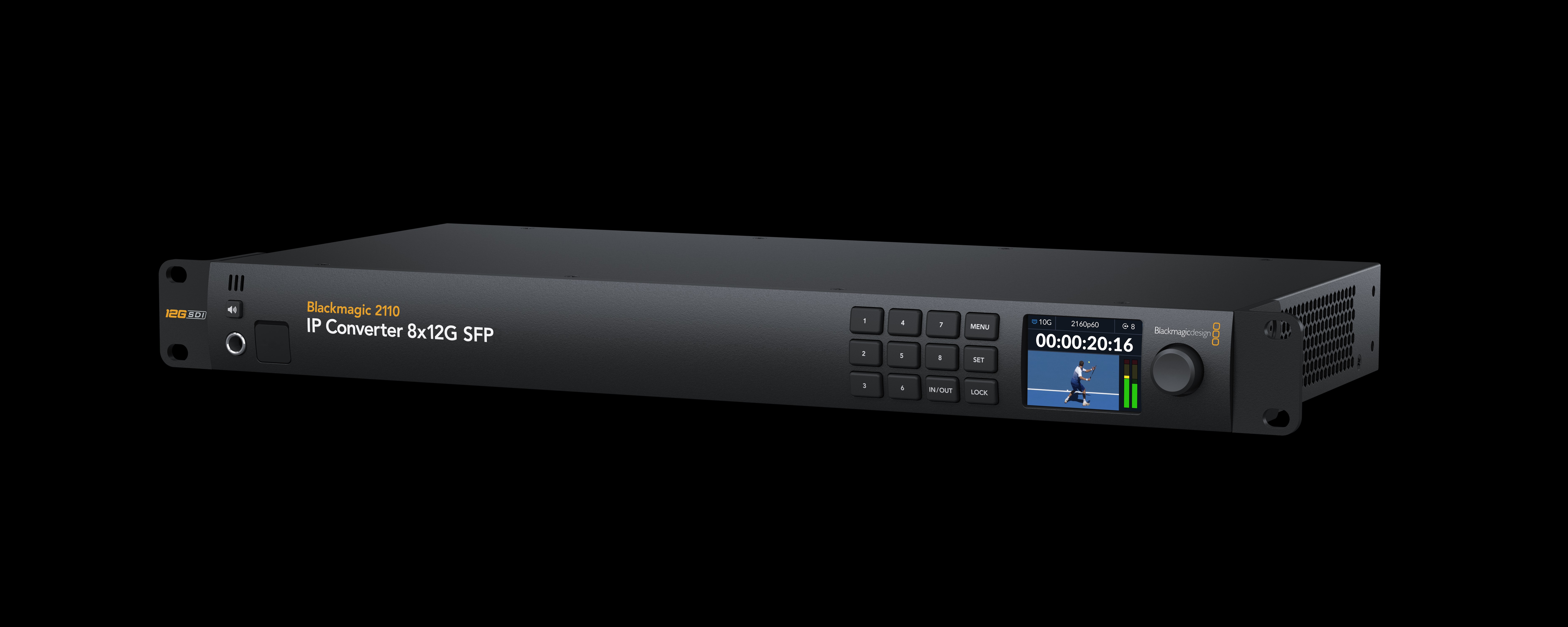

Blackmagic 2110 IP konverteraren 8x12G SFP låter dig lägga till SMPTE-2110 IP video till 12G SDI sändningsutrustning. Den har 8 oberoende dubbelriktade 12G-SDI till SMPTE-2110 IP videokonverterare som använder SFP moduler för kompatibilitet med optiska fiber Ethernet moduler för långa avstånd. Dess 1RU design inkluderar en kontrollpanel med LCD och stöder HD- och Ultra HD-standarder upp till 2160p60.
- Betala säkert med kort
Leverans: Maila för leveranstid
Beskrivning
Art.nr: 130-3768

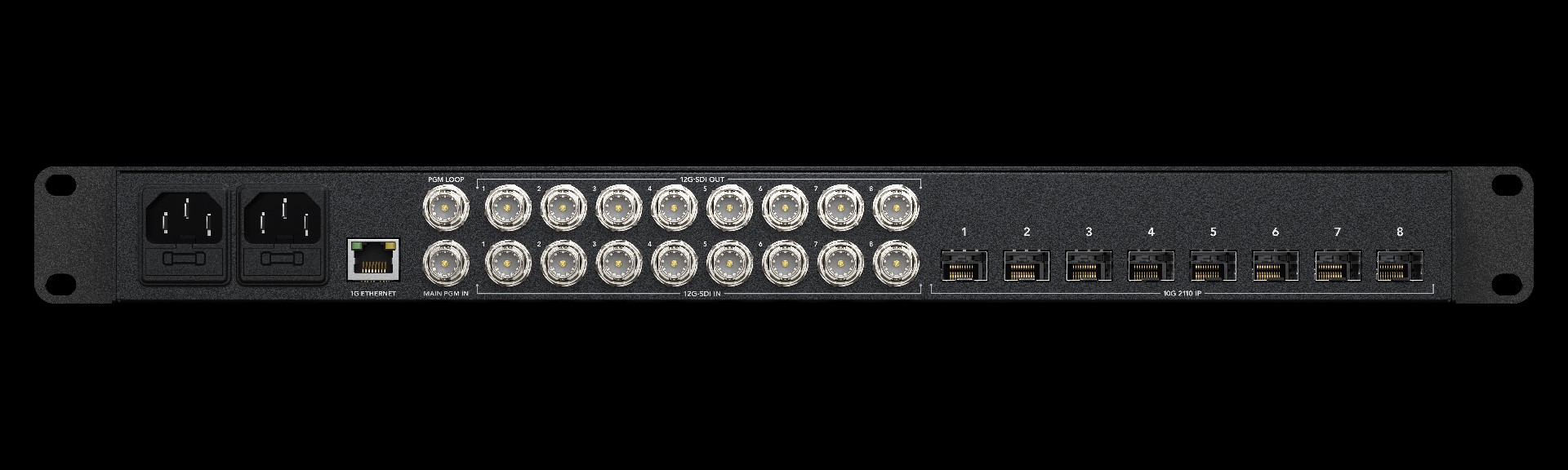

Anslutningar
Totalt antal SDI ingångar
9
SDI videoingångar
8
SDI huvudprogramingångar
1
Totalt antal SDI utgångar
9
SDI videoutgångar
8
SDI huvudprogramutgångar
1 Loop Out.
SDI hastigheter
270 Mb, 1,5 G, 3 G, 6 G, 12 G.
SMPTE ST-2110 IP videoingångar/utgångar
8 x 10 G Ethernet
Analoga ljudutgångar
1 x 6,35 mm hörlursuttag.
SDI ljudingångar
16 kanals inbäddat ljud på SDI-ingången.
SDI ljudutgångar
16 kanals inbäddat ljud på SDI-looputgång.
SMPTE ST 2110 IP ljudingångar
16 kanals inbäddat ljud på ST-2110 IP-video via 10 G Ethernet.
SMPTE ST 2110 IP ljudutgångar
16-kanaligt inbäddat ljud på ST-2110 IP-video via 10G Ethernet.
Stöd för flera hastigheter
Automatisk detektering av SD, HD, Ultra HD och 4K.
Omklockning
Ja
Ethernet
8 x 10 Gb/s SFP-uttag som stöder upp till 10 G BASE-T för SMPTE 2110 IP-video in och ut.
1 x 1 Gb/s RJ-45-kontakt som stöder 10/100/1000 BASE-T för konfiguration och firmwareuppdateringar.
Datorgränssnitt
1 x USB-C 3.0 för konfiguration och firmwareuppdateringar.
SDI videostandarder
HD videostandarder
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60
1080PsF25, 1080PsF29.97, 1080PsF30
Ultra HD videostandarder
2160p23.98, 2160p24, 2160p25 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60
4K videostandarder
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI och 4Kp60 DCI.
SDI standarder
SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1, SMPTE 2082‑10, SMPTE 2084, SMPTE 2108‑1, SMPTE ST2110‑20, SMPTE ST2110‑21, SMPTE ST2110‑30, SMPTE ST2110‑40.
SDI-videohastigheter
SDI videoanslutningar kan växlas mellan standard definition, 720p, 1080i, 1080p, 2K DCI, Ultra HD och 4K DCI.
SDI färgprecision
4:2:2
SDI färgrymd
YUV
SDI automatisk växling
Detekterar automatiskt SD, HD, 2K DCI, Ultra HD och 4K DCI. Nivå A och B detekteras automatiskt på 3G-SDI-ingång och kan väljas av användaren på 3G-SDI-utgång.
IP-videoöverensstämmelse
SMPTE 2110-20 (okomprimerad video)
IGMP v2
SMPTE 2110-21 (trafikformning)
Sändare: Smal
Mottagare: Smal, bred synkron, asynkron
SMPTE 2110-30 (PCM)
Ljudöverensstämmelsenivå: Nivå C
SMPTE 2110-40 (tilläggsdata)
Full åtkomst till hela SMPTE-tilläggsdataströmmen. Inkluderar RP 188/SMPTE 12M-2, textning och statisk HDR-metadata.
Kodek
Blackmagic IP10-kodek som används vid konvertering av 12G-SDI-hastigheter till 10G 2110 IP-video.
Precision Time Protocol
IEEE 1588-2008 (PTP v2)
ST 2059-1
ST 2059-2
NMOS IS-04 Discovery and Registration
v1.3.2
Peer-to-peer via mDNS/DNS-SD
NMOS IS-05 Connection Management
v1.1.2
NMOS BCP-002-01
Natural Grouping
NMOS BCP-004-01
Mottagarfunktioner
Ljud
Frontpanelshögtalare med högtalarkontrollknapp, plus 6,35 mm hörlursuttag.
Kontroll

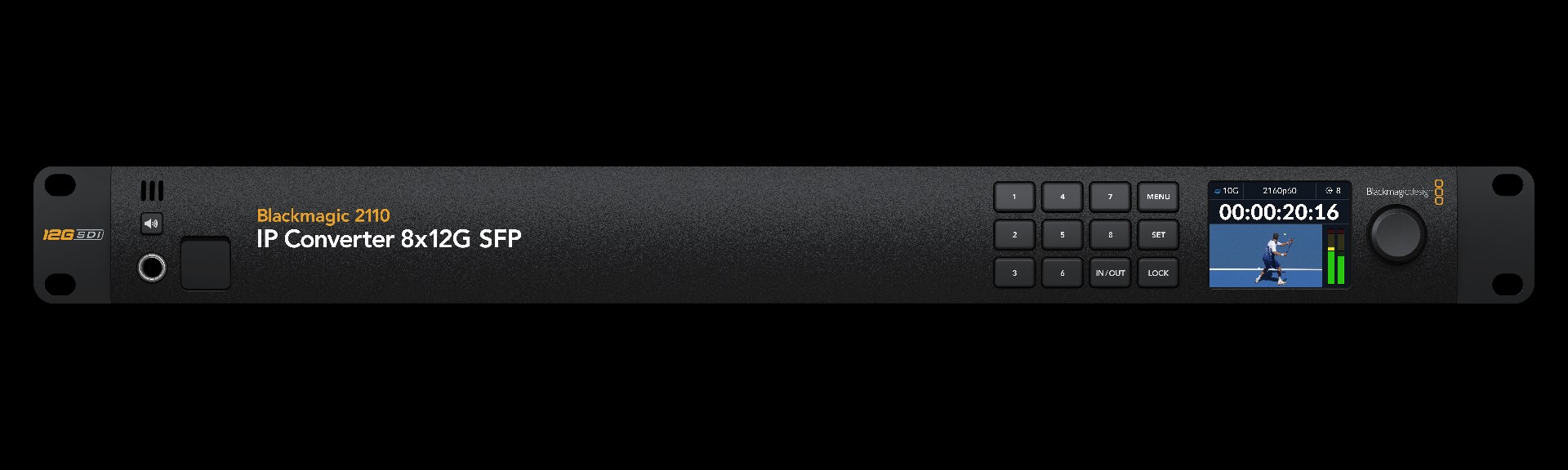

Inbyggd kontrollpanel
Kontrollpanel med 12 knappar, 2,2-tums färgskärm och vridknapp för installation och menyinställningar.
Operativsystem
Mac 13.0 Ventura,
Mac 14.0 Sonoma eller senare.
Windows 10 och 11.
Strömförsörjning
2 x interna 100–240 V AC 50/60 Hz med IEC C14-nätingång.
Strömförbrukning
Max 70 W.
Fysisk installation
1 rackenhet.
Fysiska specifikationer
Driftstemperatur
5° till 40°C (41° till 104°F)
Förvaringstemperatur
-20° till 45°C (-4° till 113°F)
Relativ luftfuktighet
0 % till 90 % icke-kondenserande
Vad ingår
Blackmagic 2110 IP-konverterare 8x12G SFP
Garanti
1 års begränsad tillverkargaranti.
