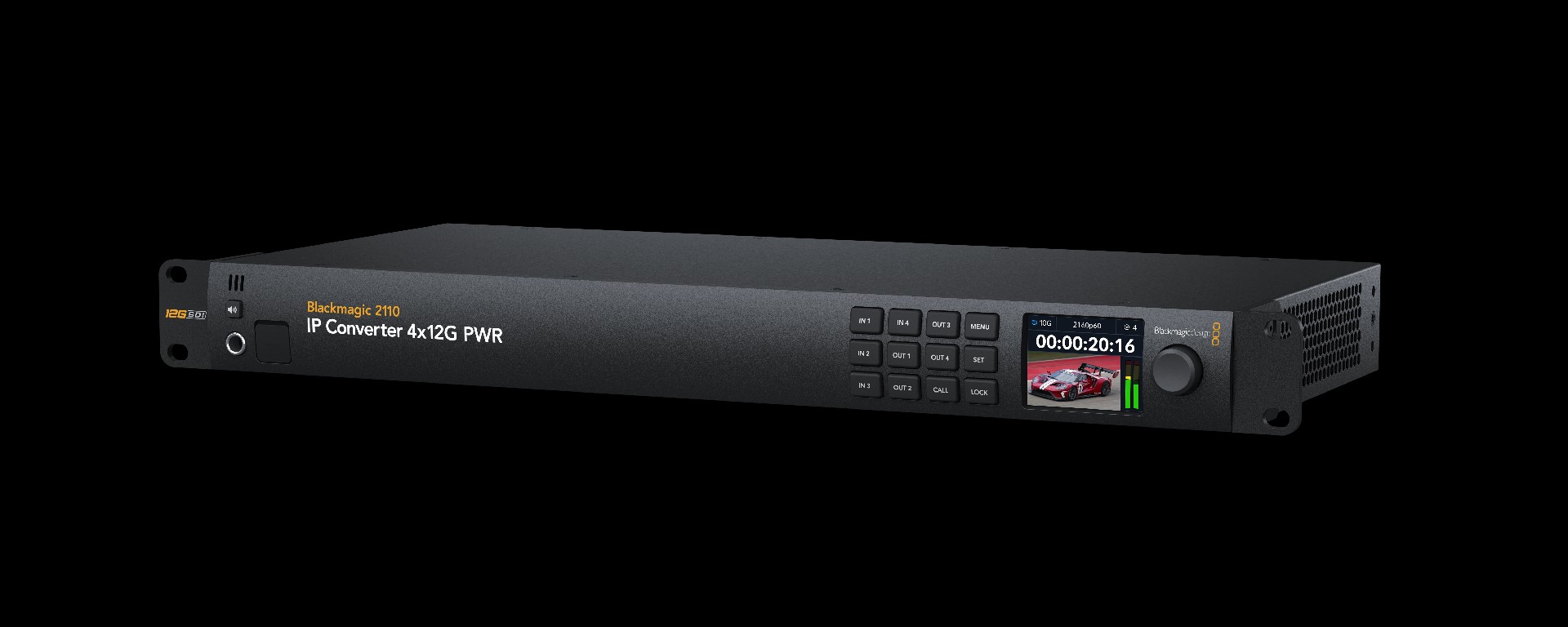

Blackmagic Design 2110 IP Converter 4x12G PWR
19 370 SEK
Blackmagic 2110 IP Converter 4x12G PWR låter dig lägga till SMPTE-2110 IP-video till 12G SDI sändningsutrustning. Den har fyra oberoende dubbelriktade 12G SDI till SMPTE-2110 IP videokonverterare med RJ-45 10G Ethernet-anslutningar som också kan ge ström. Dess 1RU design inkluderar en kontrollpanel med LCD och stöder HD- och Ultra HD-standarder upp till 2160p60.
- Betala säkert med kort
Leverans: Maila för leveranstid
Beskrivning
Art.nr: 130-3767
Anslutningar
Totalt antal SDI ingångar
5
SDI videoingångar
4
SDI huvudprogramingångar
1
Totalt antal SDI utgångar
5
SDI videoutgångar
4
SDI huvudprogramutgångar
1 Loop Out.
SDI hastigheter
270 Mb, 1,5 G, 3 G, 6 G, 12 G.
SMPTE ST-2110 IP videoingångar
4 x 10 G Ethernet
SMPTE ST-2110 IP videoutgångar
4 x 10 G Ethernet
Analoga ljudutgångar
1 x 6,35 mm hörlursuttag.
SDI ljudingångar
16 kanaler inbäddat ljud på SDI-ingången.
SDI ljudutgångar
16 kanaler inbäddat ljud på SDI-looputgång.
SMPTE ST 2110 IP ljudingångar
16-kanaligt inbäddat ljud på ST-2110 IP-video via 10G Ethernet.
SMPTE ST 2110 IP ljudutgångar
16-kanaligt inbäddat ljud på ST-2110 IP-video via 10G Ethernet.
Stöd för flera hastigheter
Automatisk detektering av SD, HD, Ultra HD och 4K.
Omklockning
Ja
Ethernet

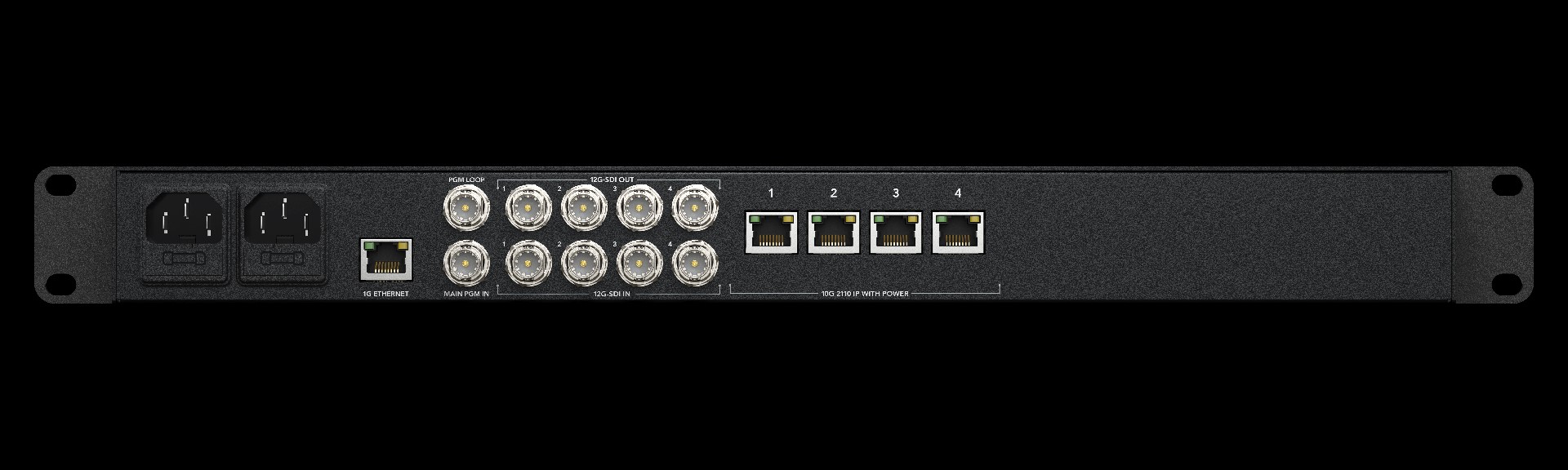

4 x 10 Gb/s RJ-45 PoE++-kontakter som stöder 10/100/1000/10G BASE-T för SMPTE 2110 IP-video in och ut. PoE++ är endast strömutgång för att strömförsörja anslutna PoE-enheter som Blackmagic-kameror och omvandlare.
1 x 1 Gb/s RJ-45-kontakt som stöder 10/100/1000 BASE-T för konfiguration och firmwareuppdateringar.
Datorgränssnitt
1 x USB-C 3.0 för konfiguration och firmwareuppdateringar.
SDI videostandarder
HD videostandarder
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60
1080PsF25, 1080PsF29.97, 1080PsF30
Ultra HD videostandarder
2160p23.98, 2160p24, 2160p25 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60
4K videostandarder
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI och 4Kp60 DCI.
SDI efterlevnad
SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1, SMPTE 2082‑10, SMPTE 2084, SMPTE 2108‑1, SMPTE ST2110‑20, SMPTE ST2110‑21, SMPTE ST2110‑30, SMPTE ST2110‑40.
SDI videohastigheter
SDI videoanslutningar kan växlas mellan standard definition, 720p, 1080i, 1080p, 2K DCI, Ultra HD och 4K DCI.
SDI färgprecision
4:2:2
SDI färgrymd
YUV
SDI automatisk växling
Detekterar automatiskt SD, HD, 2K DCI, Ultra HD och 4K DCI. Nivå A och B detekteras automatiskt på 3G-SDI-ingång och kan väljas av användaren på 3G-SDI-utgång.
IP videoöverensstämmelse
SMPTE 2110-20 (okomprimerad video)
IGMP v2
SMPTE 2110-21 (trafikformning)
Sändare: Smal
Mottagare: Smal, Bred synkron, Asynkron
SMPTE 2110-30 (PCM)
Ljudöverensstämmelsenivå: Nivå C
SMPTE 2110-40 (tilläggsdata)
Full åtkomst till hela SMPTE-tilläggsdataströmmen. Inkluderar RP 188/SMPTE 12M-2, textning och statisk HDR-metadata.
Kodek
Blackmagic IP10-kodek som används vid konvertering av 12G-SDI-hastigheter till 10G 2110 IP-video.
Precision Time Protocol
IEEE 1588-2008 (PTP v2)
ST 2059-1
ST 2059-2
NMOS IS-04 Discovery and Registration
v1.3.2
Peer-to-peer via mDNS/DNS-SD
NMOS IS-05 Connection Management
v1.1.2
NMOS BCP-002-01
Natural Grouping
NMOS BCP-004-01
Mottagarfunktioner
Ljud
Frontpanelshögtalare med högtalarkontrollknapp, plus 6,35 mm hörlursuttag.
Kontroll
Inbyggd kontrollpanel

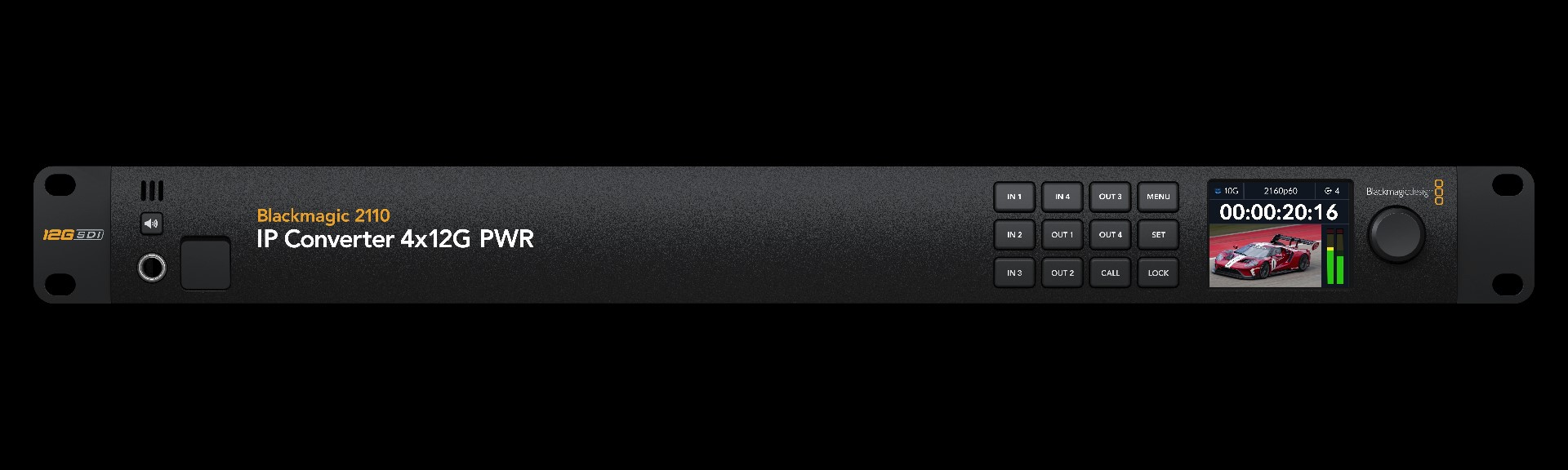

Kontrollpanel med 12 knappar, 2,2-tums färgskärm och vridknapp för installation och menyinställningar.
Operativsystem
Mac 13.0 Ventura,
Mac 14.0 Sonoma eller senare.
Windows 10 och 11.
Strömförsörjning
Strömförsörjning
2 x interna 100-240V AC 50/60Hz med IEC C14-nätingång.
Strömförbrukning
Max 410 W
(inklusive 4 x 90 W PoE-försörjning till nedströmsenheter)
Fysisk installation
1 rackenhet.
Fysiska specifikationer
Driftstemperatur
5° till 40°C (41° till 104°F)
Förvaringstemperatur
-20° till 45°C (-4° till 113°F)
Relativ luftfuktighet
0 % till 90 % icke-kondenserande
Vad ingår
Blackmagic 2110 IP-konverterare 4x12G PWR
Välkomstplånbok med QR-kod för nedladdning av programvara
Garanti
1 års begränsad tillverkargaranti.
