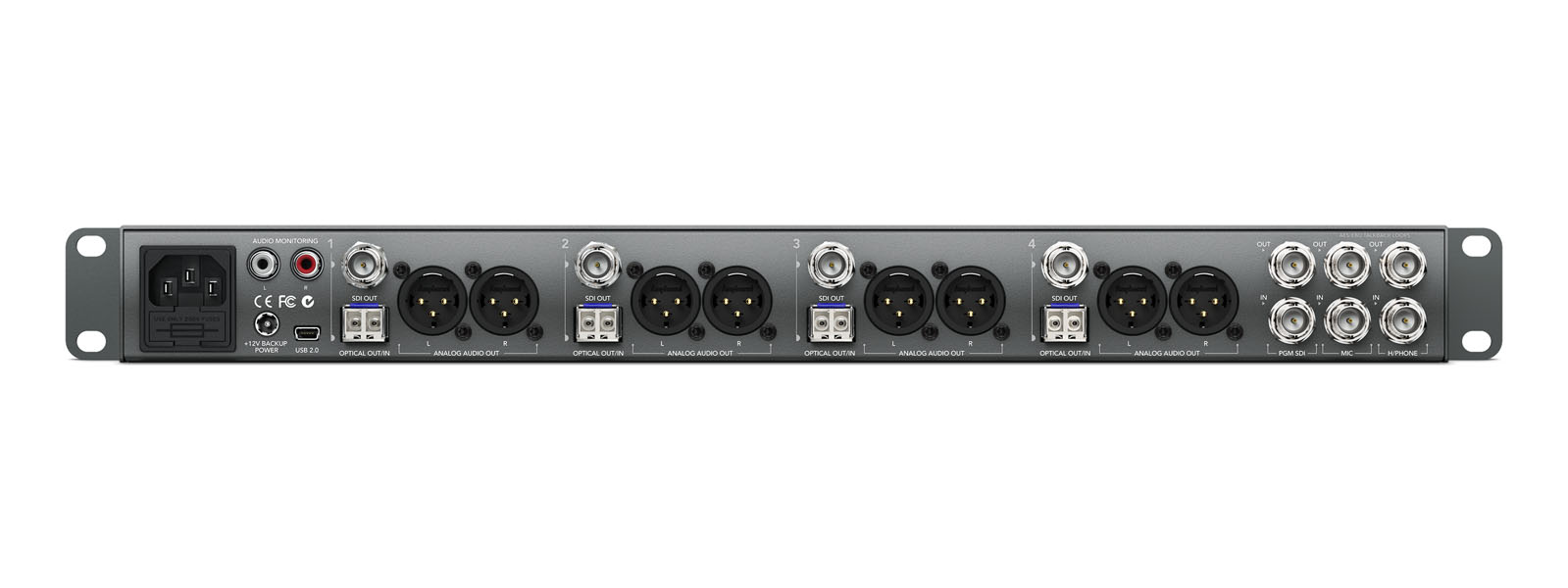

Anslutningar
SDI Videoingång
1 x 10 bit SD/HD växelbar programingång från switcher, inklusive tally-information.
SDI Video utgång
4 x 10 bit SD/HD växelbar kamerautgångar. 1 x 10 bit SD/HD växelbar program loop genom utgång ansluts till en annan ATEM Studio Switcher.
Talåterkopplingsljud
Flygheadset med 0,25" TRS headset kontakt och 0,206" TRS mikrofonkontakt. Frammonterad balanserad XLR mikrofonkontakt.
Analogt ljud
1 x stereo RCA övervakningsutgång.
AES/EBU Ljudingång
1 x kombinerad hörlursingång. 1 x kombinerad mikrofoningång. Kombinerade ingångar för anslutning till andra ATEM Studio Converters.
AES/EBU Ljudutgång
1 x kombinerad hörlursutgång. 1 x kombinerad mikrofonutgång. Kombinerade utgångar för anslutning till andra ATEM Studio Converters.
Balanserad XLR Ljudutgång
4 x kamera stereo analoga ljudutgångar.
Optisk fiber Videoingång
4 x enläges SD/HD växelbar kamerainmatningar med LC-kontakt.
Optisk fiber Video utgång
4 x enläges SD/HD växelbar kamerautgångar med LC-kontakt.
Optiskt fiber Ljudingång
1 x enläges kamera ljudingångar med LC-kontakt. Kanaler 1 & 2 är kameroljud. Kanaler 15 & 16 är interkomljud.
Optiskt fiber Ljudutgång
1 x enläges kamera ljudutgångar med LC-kontakt. Kanaler 1 & 2 är kameroljud. Kanaler 15 & 16 är interkomljud.
Datorgränssnitt
1 x mini-B-typ USB 2.0-kontakt för firmware-uppdateringar.
Standarder
SD formatstöd
525i29.97 NTSC, 625i25 PAL
HD formatstöd
720p50, 720p59.94, 720p60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30 1080i50, 1080i59.94, 1080i60
2K formatstöd
2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p 2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF
Ultra HD formatstöd
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30
4K formatstöd
2160p24
SDI standarder
SMPTE 259M, SMPTE 292M, 296M, 372M, 424M nivå B, 425M.
Ljudsampling
Television standard samplingsfrekvens på 48Khz, 24-bitars A/D-omvandling.
Videoprover
4:2:2
Färgprecision
10-bit
Färgrymd
REC 601, REC 709
Stöd för flera hastigheter
SDI växlar mellan SD, HD och UHD.
Garanti
3 års begränsad tillverkargaranti.
Exklusive: kontakter, kablar, kylfläktar, fiberoptiska moduler, säkringar och tangentbord som ska vara fria från material- och tillverkningsfel under en period av 12 månader från inköpsdatumet.
